| Nom De La Marque: | HangTuo |
| Numéro De Modèle: | VE9 » |
| Quantité Minimale De Commande: | 1 morceau |
| Prix: | USD 100~1600/ pc |
| Délai De Livraison: | 15~45 jours |
| Conditions De Paiement: | L/C, T/T, Western Union |

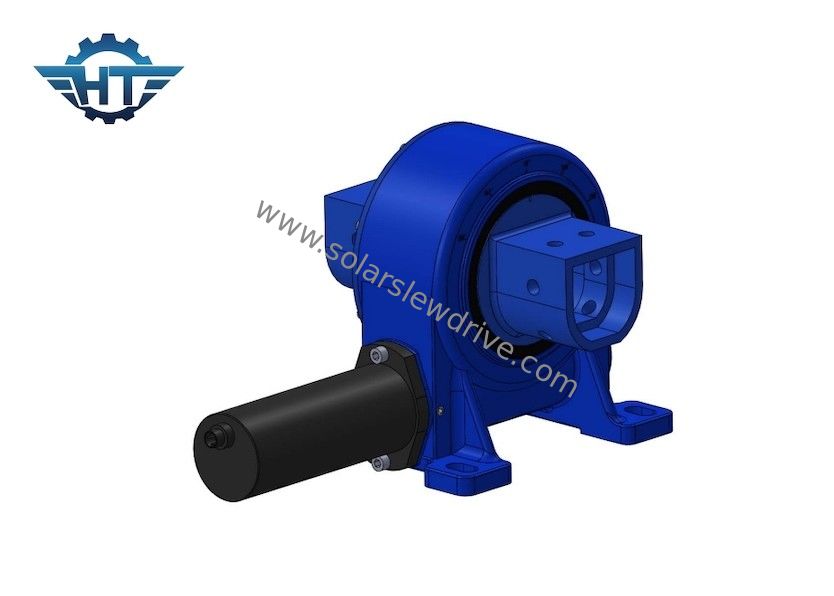

Entraînement de rotation à vis sans fin IP66 fermé à axe unique pour suiveur solaire
Entraînement de rotation à vis sans fin fermé série VE
L'entraînement de rotation à vis sans fin fermé série VE de Hangtuo combine un engrenage à vis sans fin autobloquant, un roulement de rotation de précision et un boîtier robuste en une seule unité de rotation intégrée. Le boîtier classé IP66 est conçu pour limiter l'entrée de poussière et d'eau tout en protégeant les composants internes lors des opérations extérieures. Cette construction étanche contribue à réduire la fréquence de maintenance, à abaisser les coûts du cycle de vie et à améliorer la fiabilité de l'équipement dans les environnements de travail exposés.
Comparé aux mécanismes de rotation ouverts, la conception fermée maintient le lubrifiant en place et aide à empêcher les particules abrasives, la pluie et l'humidité d'atteindre les surfaces de l'engrenage et du roulement. Il en résulte un entraînement de rotation fiable pour les systèmes qui nécessitent un positionnement précis, une forte performance de maintien et une longue durée de vie.
La série VE est disponible en modèles de 3" à 25", couvrant un large éventail d'exigences de couple, de charge et d'installation. Elle peut être intégrée à différents systèmes de moteurs et de contrôle pour les suiveurs solaires, les équipements miniers, les plateformes de travail aériennes, les grues, les accessoires d'excavatrice, les positionneurs, les systèmes de direction, les antennes satellites, les antennes radar et les équipements médicaux.
La gamme complète d'entraînements de rotation de Hangtuo convient aux suiveurs solaires, aux équipements miniers, aux véhicules de travail aériens, aux grues, aux châssis d'excavation, aux positionneurs, aux systèmes de direction, aux antennes satellites et radar, et aux domaines médicaux. Des applications spécifiques peuvent être consultées.
Paramètres de l'entraînement de rotation modèle VE
| Modèle | Rapport | Couple de sortie nominal (N.m) | Couple de basculement (N.m) | Couple de maintien (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rendement | Autobloquant | Poids (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Oui | 251 |
Applications
La capacité de charge élevée et la construction fermée des entraînements de rotation Hangtuo les rendent adaptés à une large gamme d'équipements rotatifs.
Systèmes de suivi solaire
Un entraînement de rotation fermé autobloquant est une solution solide pour les suiveurs solaires à axe unique et à double axe. Il assure une rotation contrôlée des panneaux, une résistance fiable aux charges de vent et un positionnement stable avec une maintenance limitée.
Équipements de construction et de levage
La série VE peut être utilisée dans les excavatrices, les grues, les véhicules de travail aériens, les châssis d'excavation et d'autres équipements nécessitant une rotation contrôlée sous des charges axiales, radiales et de renversement.
Exploitation minière et industrie lourde
La conception fermée aide à protéger les engrenages et les roulements dans les environnements miniers poussiéreux, humides et exigeants. Les applications comprennent les plateformes de positionnement, les ensembles de direction et les équipements nécessitant une rétention de charge à long terme.
Suivi d'antennes et de radars
La rotation douce et répétable ainsi que la forte performance de maintien rendent l'entraînement adapté aux antennes satellites, aux antennes radar et à d'autres systèmes de suivi de précision.
Équipements médicaux et de précision
Les rapports configurables et la compatibilité avec les moteurs permettent à l'entraînement de prendre en charge les dispositifs de positionnement médicaux, les systèmes d'inspection et les positionneurs industriels.
D'autres applications incluent les équipements miniers à ciel ouvert, les systèmes d'énergie éolienne, l'automatisation industrielle, les tables tournantes et les machines rotatives spécialisées. Des configurations personnalisées sont disponibles pour les exigences spécifiques des projets.
Facteurs de sélection
Lors du choix d'un entraînement de rotation à vis sans fin fermé, considérez :
Couple de sortie nominal et couple de maintien
Charge axiale et radiale maximale
Moment de basculement généré par la structure montée
Vitesse de rotation requise et précision de positionnement
Type de moteur, tension et interface de contrôle
Temps de fonctionnement continu et fréquence de cycle
Risque d'exposition au vent, de température, de poussière et d'infiltration d'eau
Orientation d'installation et espace de montage disponible
Durée de vie requise et accès à la maintenance
Fournissez vos données de charge et vos conditions de fonctionnement pour recevoir une recommandation de modèle.
FAQ
Quel est le principal avantage d'un entraînement de rotation à vis sans fin fermé ?
Son boîtier fermé protège les engrenages et le roulement de la poussière et de l'eau tout en aidant à retenir le lubrifiant. Cela peut réduire les exigences de maintenance et améliorer la fiabilité dans les environnements extérieurs ou sales.
La série VE est-elle autobloquante ?
Oui. La série VE utilise un engrenage à vis sans fin autobloquant pour résister à la rotation arrière lorsque l'entraînement n'est pas alimenté.
L'entraînement peut-il être fourni avec un moteur ?
Oui. Des configurations de moteurs hydrauliques, pas à pas, servo et électriques peuvent être adaptées à l'application.
Quelles industries utilisent ces entraînements de rotation ?
Les industries typiques comprennent l'énergie solaire, la construction, l'exploitation minière, le travail aérien, le suivi d'antennes, les équipements médicaux et l'automatisation industrielle.
Comment sélectionner la bonne taille ?
La sélection doit tenir compte du couple de sortie, du couple de maintien, des charges axiales et radiales, du moment de basculement, de la vitesse, du cycle de service et des conditions environnementales.
Contactez Hangtuo
Partagez vos conditions de charge, votre vitesse de rotation, vos exigences moteur et votre environnement d'installation. Hangtuo peut vous aider à sélectionner un entraînement de rotation à vis sans fin fermé série VE standard ou à développer une configuration pour votre équipement.
