| Nom De La Marque: | HangTuo |
| Numéro De Modèle: | VE10 |
| Quantité Minimale De Commande: | 1 pièce |
| Price: | USD 280~504 / pc |
| Délai De Livraison: | 15 à 45 jours |
| Conditions De Paiement: | LC, T/T, Western Union |

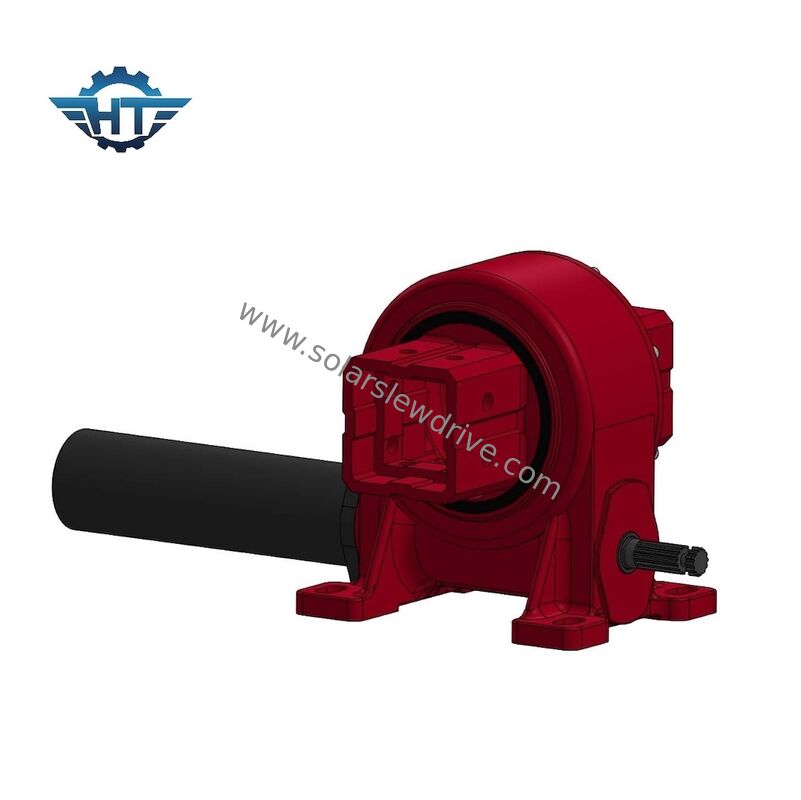

IP66 Boîte de vitesses à entraînement à chenille lourd pour systèmes de suivi solaire à un axe
Description du produit
La boîte de vitesses HANGTUO VE de la série Heavy Duty Slew Drive est spécialement conçue pour les systèmes de suivi solaire à un seul axe dans les installations photovoltaïques à grande échelle.doté d'une protection environnementale IP66 et d'un engrenage anti-verme auto-verrouillable, ce lecteur de virage fermé offre des performances de positionnement fiables et précises tout au long de la durée de vie de plus de 25 ans des projets solaires modernes.
Principales caractéristiques
Réservoir classé IP66: Protection complète contre la pénétration de poussière et les puissants jets d'eau pour une utilisation en toutes conditions météorologiques
Conception à verrouillage automatique: élimine les exigences de freinage externe; maintient sa position en cas de panne de courant
Positionnement de haute précision: précision ≤ 0,1° pour une capture optimale de l'énergie solaire
Arrêt dur intégré: ± 60° de rotation avec limites mécaniques pour la protection contre les défaillances logicielles
Dégagement des engins prédéfinis: étalonné en usine pour une installation immédiate sans réglage de champ
Montage du moteur flexible: Options de raccordement moteur gauche ou droite
Fonctionnement en douceur: Le démarrage et l'arrêt faciles réduisent les contraintes mécaniques
Spécifications techniques
Modèle VE10
|
Paramètre |
Spécification |
|---|---|
|
Ratio d'engrenage |
100:1 |
|
Le couple de sortie nominal |
16,000 N·m |
|
Temps de inclinaison |
12 kN·m |
|
Le couple de maintien |
70 kN·m |
|
Charge axiale statique |
110 kN |
|
Charge radiale statique |
220 kN |
|
Charge axiale dynamique |
54 kN |
|
Charge radiale dynamique |
110 kN |
|
Efficacité |
40% |
|
Précision |
≤ 0,15° |
|
Auto-verrouillage |
- Oui, oui. |
Autres modèles de la série VE
|
Modèle |
Ratio |
Le couple de sortie |
Le couple d'inclinaison |
Charge axiale |
Charge radiale |
Le couple de maintien |
Le poids |
|---|---|---|---|---|---|---|---|
|
3 pouces |
31:1 |
300 N·m |
1,500 N·m |
3.6 kN |
15 kN |
7,000 N·m |
13 kg ou plus |
|
5 pouces |
37:1 |
637.5 N·m |
5,000 N·m |
16 kN |
27 kN |
9,200 N·m |
18 kg ou plus |
|
7 pouces |
57:1 |
1,750 N·m |
7,000 N·m |
34 kN |
58 kN |
13,200 N·m |
28 kg ou plus |
|
8 pouces |
51:1 |
2,250 N·m |
11,200 N·m |
50 kN |
80 kN |
20,400 N·m |
35 kg ou plus |
|
9 pouces |
61:1 |
4,300 N·m |
16,000 N·m |
60 kN |
130 kN |
27,200 N·m |
51 kg |
|
12 pouces |
78:1 |
5,600 N·m |
25,000 N·m |
77 kN |
190 kN |
40,560 N·m |
61 kg |
|
14 pouces |
85:1 |
6,750 N·m |
48,000 N·m |
110 kN |
230 kN |
44,200 N·m |
78 kg ou plus |
|
17 pouces |
102:1 |
9,460 N·m |
67,000 N·m |
142 kN |
390 kN |
53,040 N·m |
105 kg |
|
21 pouces |
125:1 |
16,000 N·m |
89,000 N·m |
337 kN |
640 kN |
65,000 N·m |
185 kg |
|
25 pouces |
150:1 |
21,450 N·m |
112,000 N·m |
476 kN |
950 kN |
89,000 N·m |
244 kg |
Construction et matériaux
Chambres: fonte à haute résistance avec revêtement résistant à la corrosion
Les engrenages: aciers alliés 42CrMo, usinés de précision
Rameau à inclinaison: acier forgé de 50 Mn avec voies d'accrochage durcies
Sécurisation: sécurisation multi-bouches IP66 pour une protection complète de l'environnement
Lubrification: remplie en usine de graisse synthétique haute performance
Applications
Systèmes de suivi solaire à axe unique
Installations photovoltaïques à l'échelle des services publics
Projets solaires commerciaux et industriels
Panneaux solaires de suivi agricoles
Installations situées à distance et dans des environnements hostiles
Les avantages de l'installation
Prêt à l'installation: préassemblé et préétalorisé en usine
Aucun ajustement n'est nécessaire: dégagement des engins avant expédition
Montage polyvalent: Compatible avec les principaux modèles de cadres de traqueurs
câblage simplifié: positionnement flexible du moteur pour un routage optimal des câbles
Fiabilité et entretien
Les entraînements de la série VE sont conçus pour une maintenance minimale tout au long de leur durée de vie:
Construction scellée: protection IP66 empêche la pénétration de contaminants
Auto-verrouillage: aucun entretien du frein n'est requis
Matériaux durables: Les composants en acier durci résistent à l'usure
Longue durée de vie: conçu pour des installations solaires de plus de 25 ans
Appui technique
Notre équipe d'ingénieurs d'applications fournit un soutien technique complet, y compris les calculs de charge, l'assistance à la sélection du modèle,et des recommandations personnalisées pour vos besoins spécifiques de projet de suivi solaire.
Contactez-nous pour les prix, les spécifications techniques et les recommandations spécifiques au projet pour votre système de suivi solaire.
