| Nom De La Marque: | HANGTUO |
| Numéro De Modèle: | VE5 |
| Quantité Minimale De Commande: | 1 PC |
| Prix: | 145~226 USD/PC |
| Délai De Livraison: | 15~30 JOURS |

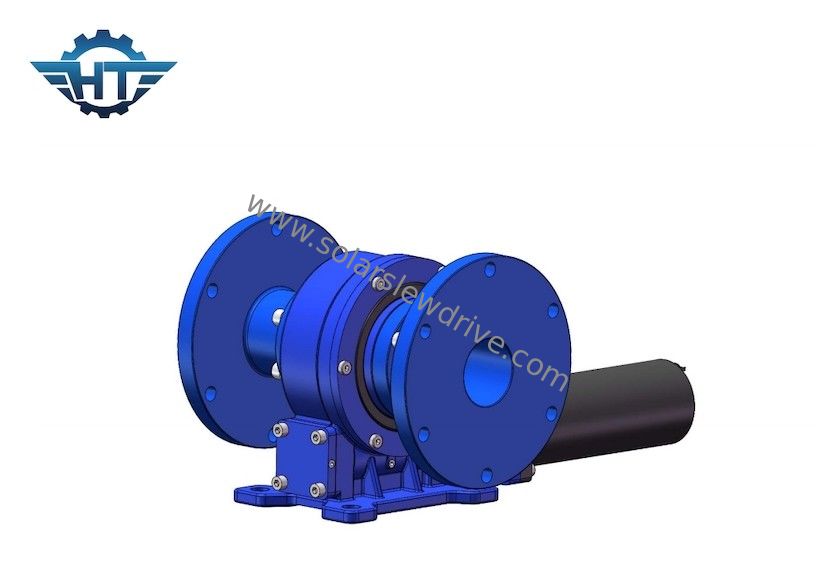

Entraînement à vis sans fin autobloquant pour système de suivi solaire
Entraînement à vis sans fin autobloquant Description
L'entraînement à vis sans fin autobloquant et fermé est un réducteur compact et intégré, spécialement conçu pour le contrôle du mouvement de rotation dans les systèmes de suivi solaire. Il combine un ensemble d'engrenages à vis sans fin durcis, un roulement de rotation de précision et un boîtier robuste et fermé – avec la possibilité d'intégrer un moteur d'entraînement – pour former une unité de transmission fiable.
Contrairement aux réducteurs traditionnels, le roulement de rotation intégré peut supporter simultanément des forces axiales, des forces radiales et des moments de basculement. Cela permet à l'unité compacte de remplacer des systèmes complexes qui nécessiteraient autrement plusieurs roulements et composants de transmission indépendants. Pendant le fonctionnement, la vis sans fin entraîne l'engrenage de rotation, permettant une rotation douce, contrôlée et précise. La géométrie de l'ensemble d'engrenages à vis sans fin fournit également une fonction autobloquante, qui empêche la sortie de tourner en sens inverse sans nécessiter une dépendance totale à un frein moteur.
Conçu pour les systèmes de suivi solaire à axe unique et à double axe, cet entraînement garantit que les panneaux photovoltaïques maintiennent leur position prévue – même lorsqu'ils sont soumis au vent, à la gravité ou à des charges dynamiques – tout en permettant des ajustements continus en fonction des conditions d'ensoleillement changeantes. Sa conception étanche protège les composants internes de la poussière, de l'humidité et des environnements extérieurs difficiles, prolongeant ainsi la durée de vie et minimisant les besoins de maintenance.
Disponible dans des tailles allant de 3 pouces à 25 pouces, cette série de produits convient aux projets photovoltaïques résidentiels, commerciaux, agricoles et à l'échelle des services publics. Selon les exigences spécifiques du contrôle de suivi, l'unité peut être configurée avec diverses options d'entraînement, y compris des moteurs hydrauliques, des moteurs pas à pas, des servomoteurs ou des moteurs électriques standard. Cette plateforme d'entraînement à rotation très polyvalente est également largement utilisée dans les équipements marins, les machines de construction, les machines industrielles légères, les équipements métallurgiques, les dispositifs médicaux et d'autres secteurs industriels.
Paramètres de performance de l'entraînement à rotation verticale
| Modèle | Rapport | Couple de sortie nominal | Couple de basculement | Charge axiale | Charge radiale | Couple de maintien | Rendement | Précision | Autobloquant | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kg |
Caractéristiques principales
Sortie autobloquante pour la sécurité opérationnelle
Équipé d'un mécanisme d'engrenage à vis sans fin autobloquant, l'unité empêche efficacement la charge de faire reculer le réducteur. Cette caractéristique assure la stabilité de la position lors des coupures de courant, des arrêts d'urgence ou des événements de vent fort, réduisant ainsi la dépendance aux systèmes de freinage externes.
Couple de basculement élevé et capacité de charge
Le roulement de rotation intégré peut supporter simultanément des forces axiales, des forces radiales et des moments de basculement. Cela rend l'entraînement idéal pour les panneaux solaires en porte-à-faux, les systèmes de suivi photovoltaïque (PV) en longues rangées et les installations soumises à des charges de vent inégales ou fluctuantes.
Positionnement solaire précis
Avec une précision de positionnement de ≤0,1°, l'entraînement assure un mouvement de suivi constant et répétable. Les capacités de réglage fin aident à maintenir l'angle d'alignement optimal pour les panneaux solaires, améliorant ainsi la fiabilité globale du système de suivi.
Conception intégrée et compacte
Le roulement de rotation et le réducteur à vis sans fin sont combinés en une seule unité compacte. La réduction du nombre de composants simplifie le processus d'installation et économise un espace précieux dans la structure du système de suivi.
Compatibilité avec divers types de moteurs
La face d'entrée est compatible avec les moteurs hydrauliques, les moteurs pas à pas, les servomoteurs ou les moteurs électriques standard. Cette flexibilité permet à une seule plateforme d'entraînement de base de prendre en charge divers systèmes de contrôle et configurations de projet.
Structure entièrement fermée avec de faibles exigences de maintenance
Le boîtier étanche empêche l'entrée de contaminants externes et garantit que le lubrifiant reste contenu. L'extérieur présente un revêtement durable et résistant aux intempéries – standardisé en RAL 9006, avec d'autres couleurs RAL disponibles sur demande.
Large gamme de spécifications
Disponible dans des tailles allant de 3 pouces à 25 pouces, la série s'adapte à un large éventail d'exigences de couple, de charge et de montage. Ces unités conviennent à tout, des systèmes de suivi solaire distribués à petite échelle aux projets PV de grande envergure de qualité utilitaire.
Pourquoi choisir cet entraînement à rotation à engrenages à vis sans fin autobloquant ?
Fournit des performances de maintien stables sous les charges de vent et inverses
Combine des capacités de support de charge axiale, radiale et de moment de basculement
Convient pour une utilisation extérieure à long terme
Offre un positionnement précis avec une répétabilité élevée
Compatible avec une large gamme de moteurs
Livré en standard avec une finition RAL 9006 ; des couleurs personnalisées sont également disponibles
Disponible en diverses spécifications pour s'adapter à différentes classes de systèmes de suivi
Facile à installer et à entretenir
Guide de sélection
Lors de la sélection d'un modèle, veuillez tenir compte des facteurs suivants :
Couple de sortie et couple de maintien requis
Charges axiales et radiales maximales
Moment de basculement maximal résultant des charges de vent et de la géométrie des panneaux photovoltaïques (PV)
Vitesse de suivi et précision de positionnement requises
Type de moteur, tension et méthode de contrôle
Température de fonctionnement et conditions d'exposition environnementale
Orientation de montage et cycle de service (cycle de charge)
Durée de vie attendue et intervalles de maintenance
Nous vous recommandons de fournir votre spectre de charge réel et vos conditions de fonctionnement de suivi afin que le modèle optimal puisse être déterminé en fonction de vos besoins spécifiques.
FAQ
Qu'est-ce qu'un entraînement à rotation à engrenages à vis sans fin autobloquant ?
Un entraînement à rotation à engrenages à vis sans fin autobloquant est un réducteur rotatif qui utilise un mécanisme d'engrenage à vis sans fin. Il empêche efficacement la sortie de tourner en sens inverse une fois que le moteur s'est arrêté. Il est couramment utilisé dans les applications où une charge doit être maintenue dans une position spécifique après l'arrêt du moteur.
Cet entraînement à rotation convient-il aux systèmes de suivi solaire ?
Oui. Il est très adapté aux systèmes de suivi solaire à axe unique et à double axe, car il intègre les fonctions de rotation, de support de charge et de maintien de position dans une seule unité compacte.
Peut-on utiliser différents types de moteurs ?
Oui. Selon votre système de contrôle et vos exigences d'installation, l'entraînement peut être associé à des moteurs hydrauliques, des moteurs pas à pas, des servomoteurs ou des moteurs électriques standard.
Qu'est-ce qu'un moment de basculement ?
Un moment de basculement fait référence à la charge de renversement qu'un entraînement à rotation peut supporter. Dans le contexte des systèmes de suivi solaire, il est influencé par des facteurs tels que la pression du vent, les dimensions des panneaux solaires, la longueur des bras de support et la position du centre de gravité.
La couleur du boîtier peut-elle être personnalisée ?
Oui. La couleur standard est le RAL 9006 ; d'autres couleurs standard RAL sont également disponibles pour des projets spécifiques.
Comment sélectionner le bon modèle ?
La sélection doit être basée sur le couple de sortie, le couple de maintien, les charges axiales et radiales, le moment de basculement, la vitesse de rotation, le cycle de service et les conditions environnementales. Les données d'application doivent être soigneusement évaluées avant de finaliser le modèle.
Contactez-nous.
Veuillez nous fournir les dimensions de votre suiveur solaire, les charges de fonctionnement, la vitesse de suivi et les exigences du moteur. Notre équipe d'ingénierie vous aidera à sélectionner ou à personnaliser un entraînement à rotation à engrenages à vis sans fin autobloquant pour votre projet.
