| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 morceau |
| Prix: | USD 248~380/ pc |
| Delivery Time: | 15 ~ 45 jours |
| Payment Terms: | L/C, T/T, Western Union |

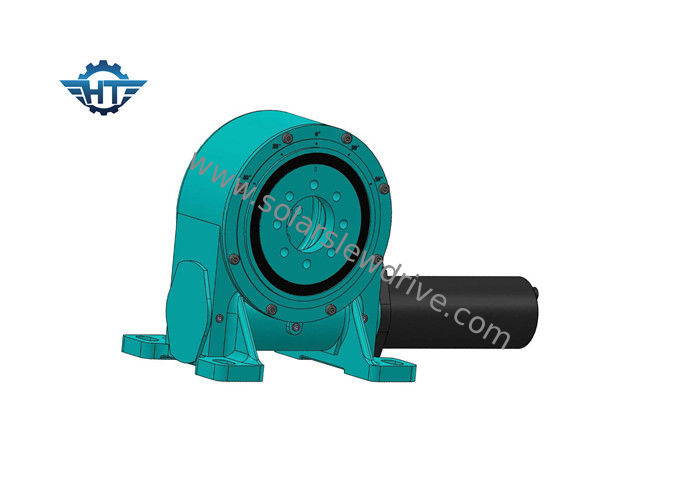

L'axe simple fait sur commande d'engrenage à vis sans fin VE9 a enfermé la commande de pivotement pour le système de piste solaire
Description de produit
La commande de pivotement est un mécanisme polyvalent de transmission de réduction qui intègre les fonctions de la rotation, la décélération, et avoir une structure simple et une fabrication et un entretien commodes en même temps, et c'est un mécanisme de transmission de réduction intégré avec une source d'énergie d'entraînement. La rotation peut être à un axe simple, ou à l'axe multiple ensemble.
Avantages
1. nous sommes fabricant de progessional
2. nous avons répondu d'ici 12 heures après réception des enquêtes
3. OEM/ODM disponible :
1). Conception adaptée aux besoins du client ;
2). Dimension adaptée aux besoins du client ;
3). Paquet adapté aux besoins du client.
4. De haute qualité, raisonnable et prix concurrentiel, délai d'exécution rapide.
5. Service après-vente :
1). Tous les produits auront été strictement vérifiés dans l'entrepôt avant l'emballage
2). Tous les produits seront bien emballés avant l'expédition
3). Tous nos produits ont 10 ans de garantie
6. délai d'exécution court :
ordre d'échantillon en stock pour les produits standard
7. Expédition :
Par bateau, par avion ou par etc. exprès.
Représentation de série du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Caractéristiques
La commande de pivotement peut réaliser la rotation et la réduction de vitesse circulaires illimitées, et peut résister à une force axiale plus importante, force radiale et force de renversement. Elle a des avantages de la structure de grande précision et compacte et de la grande capacité de chargement. Elle est conçue, examinée et employée pendant une vie de champ de 30 ans.
Applications
L'application d'entraînement de pivotement sont habituellement trouvées dedans comme : turbines de vent, transporteurs de charge lourde, traqueurs solaires, grues de port, équipement hydraulique, tables de dispositifs de direction de grue, de systèmes d'automation, de manipulateurs de charge lourde, de lacet et de contrôle de lancement.
