| Nom De La Marque: | HangTuo |
| Numéro De Modèle: | VE7 » |
| Quantité Minimale De Commande: | 1 pièce |
| Prix: | USD 100~1600/ pc |
| Délai De Livraison: | 15 à 45 jours |
| Conditions De Paiement: | LC, T/T, Western Union |
Solution d'entraînement à chenille de haute fiabilité pour les applications de suivi solaire

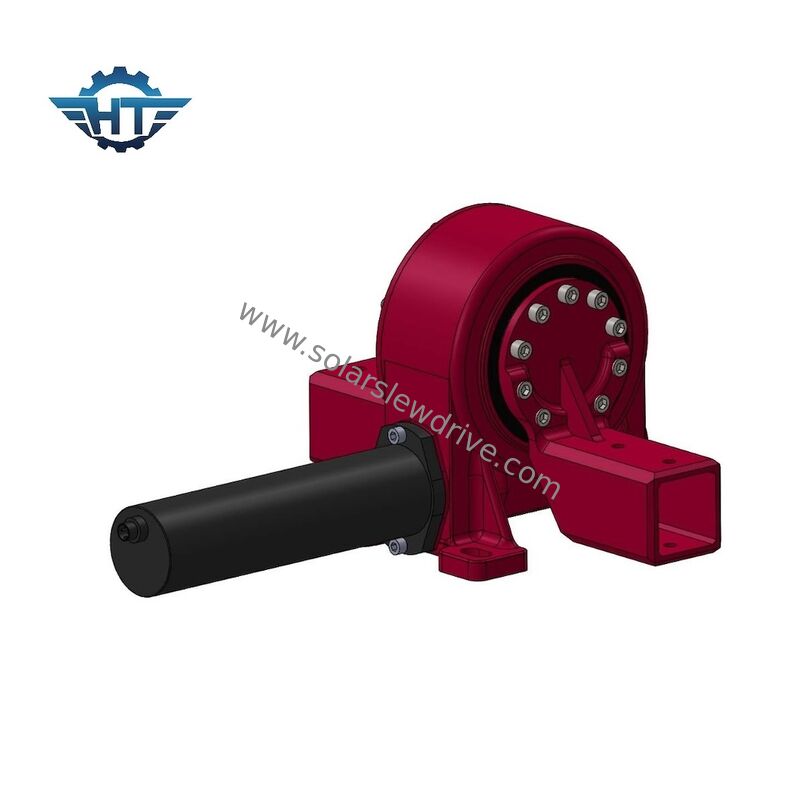

La boîte de vitesses à entraînement à axe unique Hangtuo est spécialement conçue pour les systèmes de suivi solaire nécessitant des performances de rotation fiables, une longue durée de vie et une forte résistance environnementale.équipé d'un boîtier de protection IP66 entièrement fermé et d'une structure de transmission de l'engrenage de ver, nos entraînements de virage offrent une excellente protection contre la poussière, la pluie, le sable et les conditions extérieures difficiles.
Avec une conception compacte, un couple de sortie élevé, et une capacité d'auto-verrouillage intégrée,Les boîtes de vitesses à entraînement par hélice de Hangtuo aident les traceurs solaires à obtenir un positionnement stable des panneaux tout en réduisant les besoins en maintenance et en améliorant la fiabilité du système.
Fiche de données du modèle VE de l'entraînement pivotant
| Modèle | Ratio | Le couple de sortie nominal ((N.m.) | Le couple d'inclinaison ((N.m.) | Le couple de maintien ((N.m.) | La charge axiale ((kN) | Le système de freinage doit être équipé d'un dispositif de freinage. | Efficacité | Auto-verrouillage | Poids (en kg) |
| 3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Oui, oui. | 12 |
| 5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Oui, oui. | 18 |
| 7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Oui, oui. | 32 |
| 8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Oui, oui. | 28 |
| 9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Oui, oui. | 52 |
| 12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Oui, oui. | 65 |
| 14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Oui, oui. | 88 |
| 17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Oui, oui. | 135 |
| 21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Oui, oui. | 192 |
| 25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Oui, oui. | 251 |
Pourquoi choisir une boîte de vitesses à entraînement à chenilles Hangtuo pour les traceurs solaires?
IP66 Protection entièrement fermée pour les environnements extérieurs
Les détecteurs solaires fonctionnent dans des environnements difficiles, notamment dans les zones désertiques, les régions côtières et les endroits à forte humidité.Les entraînements de décapage Hangtuo adoptent une conception de boîtier scellée pour empêcher la pénétration de poussière et d'eau, assurant un fonctionnement fiable dans des conditions météorologiques difficiles.
Je suis désolée.Transmission à engrenage à ver avec fonction d'auto-verrouillage
La structure de l'engrenage de ver et de la roue de ver assure l'engagement de plusieurs dents, offrant une capacité de couple élevée et des performances de transmission stables.
La fonction d'auto-verrouillage intégrée aide à prévenir les mouvements en arrière causés par des charges externes telles que la force du vent, améliorant ainsi la sécurité et la stabilité des systèmes de suivi solaire.
Les avantages sont les suivants:
Conception compacte avec une forte densité de couple
Les entraînements pivotants de la série Hangtuo VE offrent une structure compacte tout en fournissant un couple de sortie élevé,en les rendant adaptés aux traceurs solaires à un seul axe où l'espace d'installation et la fiabilité sont des facteurs essentiels.
Comparé aux solutions traditionnelles de propulsion, notre boîte de vitesses offre:
Rapport couple/poids plus élevé Installation plus facile Moins de complexité du système Moins de coûts d'exploitation et de maintenance
Paramètres de l'entraînement pivotant de la série VE
| Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Auto-verrouillage | Poids (kg) |
| 3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Oui, oui. | 12 |
| 5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Oui, oui. | 18 |
| 7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Oui, oui. | 32 |
| 8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Oui, oui. | 28 |
| 9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Oui, oui. | 52 |
| 12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Oui, oui. | 65 |
| 14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Oui, oui. | 88 |
| 17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Oui, oui. | 135 |
| 21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Oui, oui. | 192 |
| 25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Oui, oui. | 251 |
Applications de détecteurs solaires
Les boîtes de vitesses de la série Hangtuo VE sont largement utilisées dans:
Systèmes de suivi solaire photovoltaïque
Conçus pour les traceurs solaires à un seul axe, nos entraînements de mise à mort fournissent un positionnement précis et fiable du panneau pour améliorer l'efficacité de la récolte d'énergie solaire.
Applications typiques:
Autres applications industrielles
Outre le suivi solaire, les entraînements pivotants Hangtuo sont également utilisés dans:
Des solutions d'entraînement à chenille personnalisées sont disponibles
Chaque application a des exigences différentes en ce qui concerne le couple, la vitesse, les dimensions de montage, la protection contre la corrosion et les systèmes de contrôle.
Hangtuo fournitSolutions d'entraînement de rotation OEM et personnalisées, y compris:
Notre équipe d'ingénieurs peut développer des solutions optimisées selon votre conception mécanique et vos conditions d'exploitation.
