Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HANGTUO |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 |
Quantité de commande min: | 1 pc |
---|---|
Prix: | 200~380 USD/PC |
Détails d'emballage: | CAISSE EN CONTREPLAQUÉ |
Délai de livraison: | 15~30 jours |
Capacité d'approvisionnement: | 12000 PCS/YEAR |
Type: | Entraînement d'orientation à vis sans fin et à engrenage droit | Matériel: | 42CRMN ou 50Mn |
---|---|---|---|
Application: | Système de piste de panneau solaire | Garantie: | 5~10 ans |
Couleur: | Au besoin | Taille: | 3 ~ 25 pouces |
Moteur: | 24VDC/12VDC/48VDC/220VAC | Caractéristique: | Longue vie |
Surligner: | commande de groupe de ver de traqueur du soleil,Commande de groupe de ver de moteur de réducteur,commande d'incidence de pivotement de traqueur du soleil |

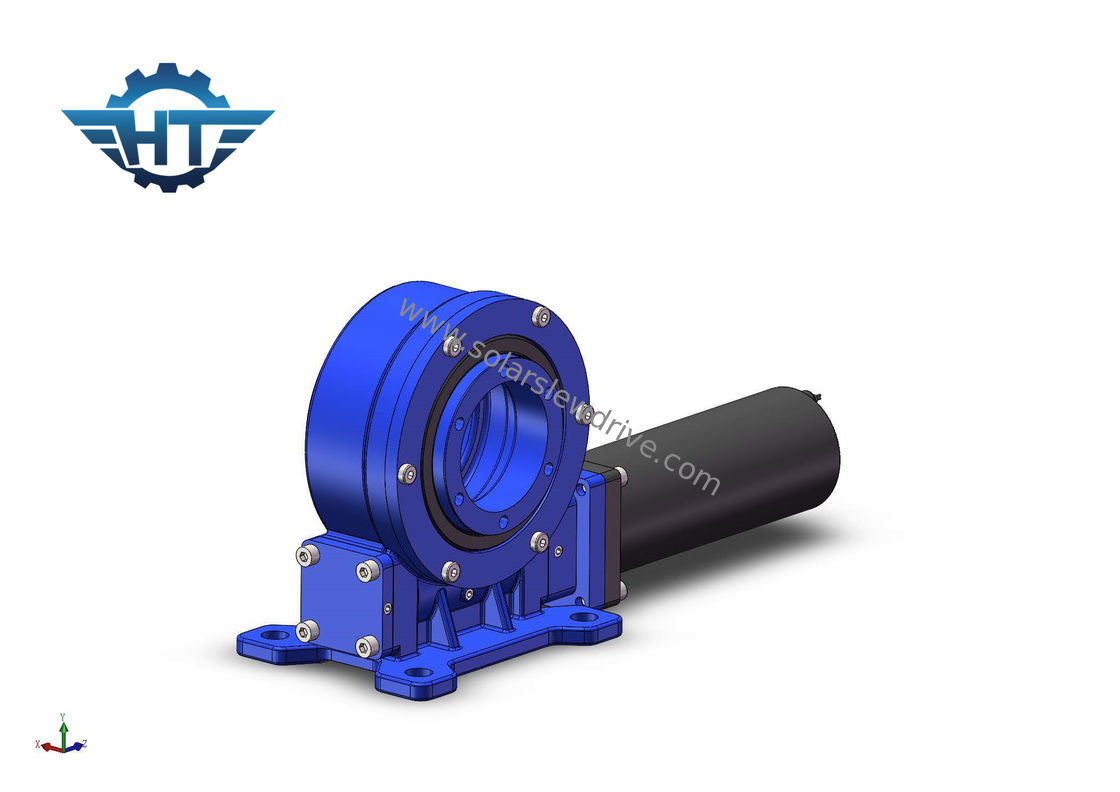

Commande du pivotement VE9 avec le moteur de réducteur pour les systèmes de piste solaires de traqueur de Sun
Description d'entraînement de groupe de ver et de vitesse
Commande de pivotement de série du VE avec des demandes planétaires de boîte de réducteur principalement de système de piste solaire comprenant le système de piste simple du soleil, double système de piste du soleil d'axe, applications industrielles telles que la grue de treuil, grue de slewingdeck, conception de treuil de grue, commande d'oscillation d'excavatrice.
Notre principe de fonctionnement unique d'entraînement de pivotement de boîte de vitesse de réduction d'engrenage planétaire se rend pour l'ours solaire de traqueur une grande charge radiale due à la distribution proportionnée du couple. Ce qui est plus, nos commandes de pivotement a des configurations hydrauliques de moteur. Nous avons toute la demande différente de client de rassemblement de taille de boîte de vitesse de groupe de série.
Caractéristiques
1. Tournez ±60°, intérieur d'arrêt dur pour assurer la sécurité des systèmes
2. Reliez un moteur d'entraînement de la gauche ou du côté droit
3. Le dégagement est déjà placé par le producteur avant usine, aucun besoin d'ajuster quand l'installation
4. La graisse avait été remplie avant usine
4. Installation simple et bas entretien
5. Design compact et économie de l'espace
6. La vitesse est à verrouillage automatique, aucun besoin de frein
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple de inclinaison élevé, approprié à l'installation horizontale
Paramètres d'optimisation du traitement verticaux d'entraînement de pivotement de série
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Applications
Des commandes de pivotement sont employées tout autour du monde. Les domaines d'application incluent ce qui suit :
Transmission de direction dans des vitesses de déplacement de grue et transporteurs résistants, dans des plates-formes d'ascenseur, dans les pinces, les pinces, et d'autres dispositifs rotatoires dans le secteur de machine de construction.
Systèmes de piste solaires
Énergie éolienne
Plats
Antenne de satellite etc.
