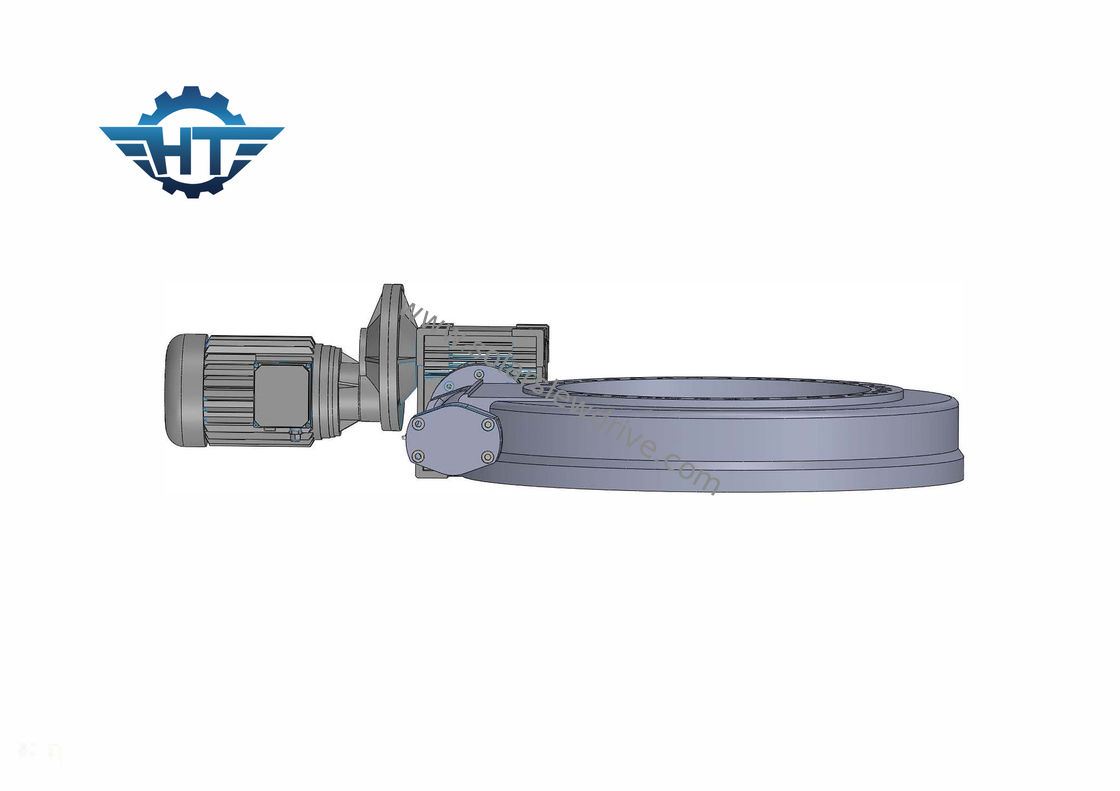

Boîte de vitesse d'entraînement du pivotement SE14 pour la commande solaire de ver de système de traqueur avec le moteur hydraulique

Boîte de vitesse d'entraînement du pivotement SE14 pour le système solaire de traqueur, commande de ver avec le moteur hydraulique

Description de code produit

M (E, SDE, VE, SE, HSE, FE, NOUS, PE, ZSE, ZSDE, ZVE…)9 (3~25) A (B, C…)- 61 (M) HC (HA, HD, QG, HN…)- B (12M, 25M, 160,24,220,380…)R (L) C (A, E) - 2-12 (9…)- REV.AM : indique le code du dessin de fabrication ; LE MZ : indique le code du dispositif de pivotement de zéro-dégagement ;

E : type de barrière de moyens ; KDE : signifie le type vertical et horizontal ; LE VE : signifie le type vertical ; LE KE : signifie le type imperméable à haute teneur ;

HKE : type imperméable à haute teneur exempt d'entretien de moyens ; Fe : les moyens freinent le type ; NOUS : ver de moyens à engrenages ; PE : signifie grand et petit à engrenages ; s'il y a aucun E ne signifie le type de base ;

Se : moyens horizontaux (structure de rapport de glissement), SDE : signifie vertical et horizontal (structure de rapport de glissement), le VE : le moyen vertical (structure de rapport de glissement), Z devant S signifie le dégagement nul ;

3~25 : Représente les caractéristiques de 3 pouces à 25 pouces ;

: Indique le code du dispositif conventionnel. Si la conception de dispositif a des changements importants, le code B, C… peut être employé ;

61 : Représente le rapport de réduction du dispositif de pivotement (nombre de dents). ;

M : indique que l'incidence de pivotement adopte les trous filetés métriques ; sans moyens de M que l'incidence de pivotement adopte pouce a fileté des trous ;

Ha : indique que l'anneau de pivotement est éteint. ; HC : indique que l'anneau de pivotement n'est pas éteint. ; HD : indique que l'anneau de pivotement est éteint. ;

QG : indique le traitement de QPQ de l'anneau externe de l'anneau de pivotement. HN : indique le traitement de nitruration de l'anneau externe de l'anneau de pivotement. ;

B : indique que l'extrémité d'entrée de ver est une cannelure 6B (12M indique que l'extrémité d'entrée de ver est un trou Φ12. ; 25M indique que l'extrémité d'entrée de ver est un trou Φ25 ;

160 moyens qu'un moteur 160CC hydraulique est installé à l'extrémité d'entrée de ver. 24 moyens qu'un 24V a embrayé moteur est installés à l'extrémité d'entrée de ver ; …);

R : les moyens redressent l'installation. ; L : les moyens ont quitté l'installation. ;

C : signifie le chapeau aveugle ; : signifie que la direction du port pétrolier hydraulique de moteur fait face à l'extérieur (je : signifie que la direction du port pétrolier hydraulique de moteur fait face vers l'intérieur ;) ; E : moyens avec un encodeur ;

2 : Représente le dispositif de pivotement de double-cylindre ;

12 : Indique que la position de la prise de bille d'acier est à 12 heures ;

REV.A : Numéro de version, augmentant de REV.A, REV.B, REV.C… séquentiellement.

Note : 1. S'il y a d'autres codes spéciaux à l'avenir, ils seront ajoutés ;

2. Pour les clients spéciaux qui ont besoin de conditions spéciales, le nombre de client peut être ajouté au nombre de dessin selon la situation réelle.

3. Le dispositif rotatoire de HSE doit répondre aux exigences suivantes : Klüber exempt d'entretien et plus, plein de la graisse, revêtement intérieur d'anneau, IP66

Représentation de série de Se

Caractéristiques

La commande de pivotement s'appelle également l'incidence d'anneau de pivotement. Car la technologie s'est améliorée, les commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse. Résultats accrus de cet engagement de dent dans une plus grandes force, efficacité et longévité. La commande de pivotement emploie la technologie standard de ver en laquelle le ver sur l'horizontal. Le rapport de vitesse de l'axe dépend des relations entre le nombre de fils sur le ver et le nombre de dents dans l'engrenage à vis sans fin ou la vitesse.
