| Brand Name: | HangTuo |
| Model Number: | SDE7 » |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

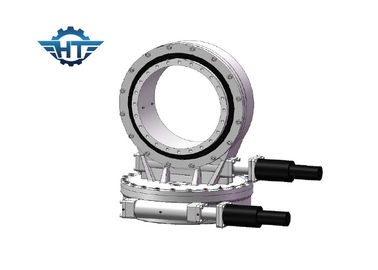

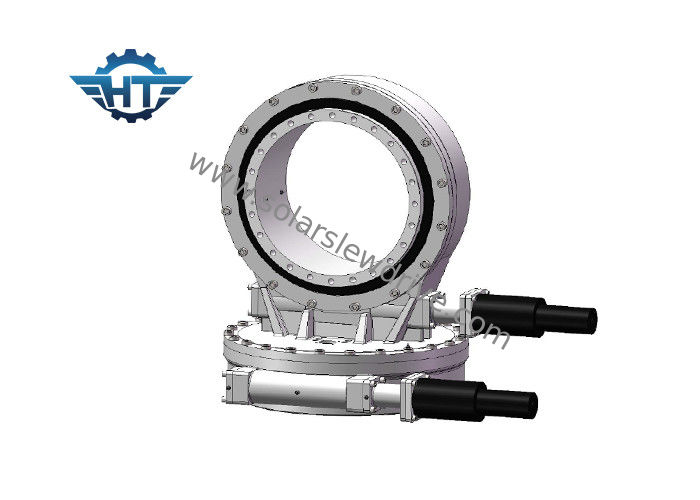

Notre commande de pivotement de série de SDE principalement utilisée pour le picovolte, STP, systèmes de piste solaires de CSP.
Nos autres types de commandes de pivotement sont très utilisés pour des applications de construction, telles que des grues de camion, des manlifts, des plaques tournantes, des machines de port, des véhicules modulaires, de petites systèmes d'énergie éolienne et communications par satellites, des transporteurs de charge lourde, équipement d'inspection de pont, plate-forme de travail télescopique, des conditions de rotateur de panier, grue de yacht, mélangeur de ciment, excavatrice, etc. Nous pouvons également fournir la taille multiple de la commande de pivotement et les berarings de pivotement, le moteur hydraulique et le moteur de C.C pour être assortie avec des commandes de pivotement. Des produits ont été exportés vers partout dans le monde.
Fonctionnalités clé
1. Prêt-à-installez le système avec la vitesse intégrée et le ver, faciles à intégrer dans des applications existantes
2. Coûts de maintenance réduits
3. Paquets compacts pour des installations d'économie de l'espace
4. Disponible avec des brides pour tous les moteurs électriques standard et moteurs hydrauliques
5. Ver conduit
6. Catégorie du cachetage IP66
7. La construction modulaire permet des modifications très rapides
8. Vie-logement prolongé qui enferme complètement l'adaptation (réservoir de graisse, protection contre la contamination et contact)
9. Capacité de charge maximum dans le design compact
Diagramme de représentation de la commande de pivotement de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Instruction-combinaison d'installation
1. Installation horizontale et installation verticale.
2. Remorquez les commandes simples de sleiwng peut réaliser de doubles systèmes d'entraînement de pivotement d'axe.
3. Une double commande de pivotement d'axe peut réaliser de doubles systèmes d'entraînement de pivotement d'axe.
4. Une commande de pivotement avec un déclencheur linéaire peut également réaliser de doubles commandes de pivotement d'axe.
