Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Numéro de modèle: | SDE12 | Matériel: | 50Mn, 42CrMo |
---|---|---|---|
Type: | ver et wormwheel | Temps de la vie: | 30 ans |
OEM: | Disponible | Application: | Système de piste solaire |
Rapport: | 78 | Logement inclus: | oui |
Surligner: | moteur d'entraînement de groupe,Commande de groupe d'engrenage à vis sans fin |
» Haut réducteur de boîte de vitesse d'entraînement de groupe du couple SDE12 avec NEMA34 pour la centrale solaire concentrée
Description
Notre commande de pivotement est actionnée avec la technologie de ver de sablier pour le couple maximum de vitesse et la rotation la plus sans heurt. Les applications typiques d'entraînement de groupe incluent l'industrie solaire, les grues de camion, les ascenseurs d'homme, et l'équipement de service, les attachements hydrauliques, l'équipement d'outil d'huile, les grues marines, les manipulateurs de pneu, le bêcheur s et les ascenseurs des véhicules à moteur, mais les commandes de groupe sont employées dans beaucoup d'autres applications exigeant la participation de charge et la capacité de rotation. Nous offrons différents modèles d'entraînement de groupe avec différentes capacités de charge de moment. Les commandes standard de groupe sont équipées d'un logement ouvert et d'un axe à verrouillage automatique simple de ver de sablier. Une fois que l'entrée de source d'énergie est retournée au neutre, l'axe de ver fermera à clef la charge en le place sans exiger n'importe quel dispositif de freinage externe.
La commande de groupe peut être avec l'engrenage à vis sans fin, pignon droit, pignon conique. Et également pour l'anneau intérieur de pivotement, ce peut être anneau de pivotement de boule de simple-rangée, et peut également être anneau de pivotement de boule de double-rangée. Celui avec la double-rangée peut prendre beaucoup plus de charge. Il peut être choisi a dépendu de votre application.
Avantages
1. Précision : moins de 0,1 degrés
2. À verrouillage automatique
3. Estimation d'IP : IP66
4. Haute précision pour laisser le cheminement complètement automatique de système d'une façon de plus haute précision
5. Pour réaliser approximativement 45% plus de puissance de sortie que le système de montage fixe
6. installation et manipulation faciles
7. entretien facile

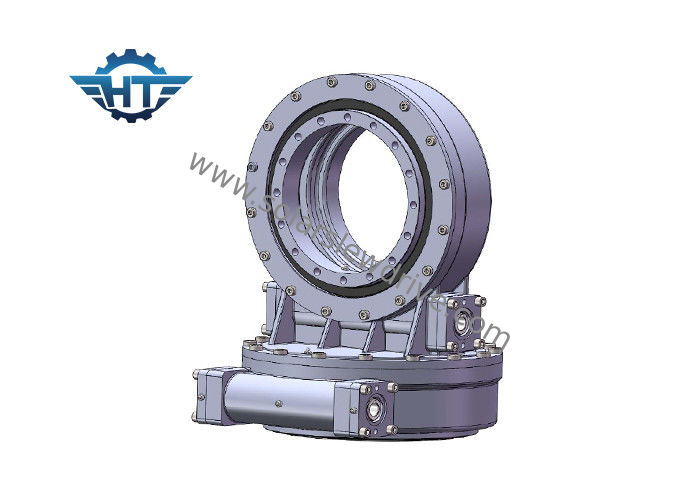

Double commande de groupe d'axe
La demande la plus commune d'entraînement de pivotement de doubles commandes de pivotement d'axe est les traqueurs solaires de double axe. Le double système de piste d'axe est un genre d'unité de puissance qui peut continuer le panneau solaire faire face au soleil à tout moment et faire la lumière solaire irradier le panneau solaire verticalement à tout moment. La double commande d'anneau de groupe d'axe peut améliorer la précision de cheminement et l'efficacité de production d'électricité qui signifie la double commande de groupe d'axe peuvent créer une solution efficace et fiable dans une commande simple. Le double axe a massacré des commandes pour CPV peut être monté horizontalement, verticalement, ou sur une combinaison des haches multiples.
Comment choisir la taille appropriée des commandes de pivotement ?
Le choix d'une taille appropriée des commandes de pivotement afin d'éviter non seulement du manque d'interprétation ou de l'excédent d'interprétation est de jouer un rôle important en réalisant les solutions rentables.
Veuillez nous fournir l'information suivante afin de choisir une commande appropriée de pivotement :
1. l'application
2. la toque de sortie a exigé. Si vous n'avez pas une idée claire de ces données, dites-juste nous la charge, par exemple, le poids de panneaux et des supports sur notre commande de pivotement.
3. les dimensions de charge et le plus grand vent dans votre secteur pendant les dernières 10 années qui sont employées pour calculer si la commande que nous avons recommandée pourraient soutenir la charge de maxium quand là vient le grand vent.
4. la vitesse de sortie que vous avez exigée qui nous aidera à recommander les moteurs appropriés pour vous.
5. d'autres informations telles que la demande etc. de contrecoup, de catégorie d'IP
Doubles paramètres d'entraînement de groupe d'axe
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
