Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE9 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Efficacité: | 40% | Type: | double axe |
| Application: | Énergie solaire | Service d'OEM: | Disponible |
| Point d'origine: | Changzhou, Chine | Conducteur: | moteurs 24vdc |
| Surligner: | moteur d'entraînement de groupe,vitesse d'anneau de pivotement |
||

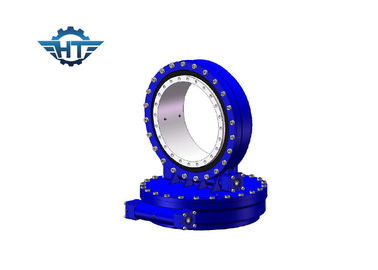

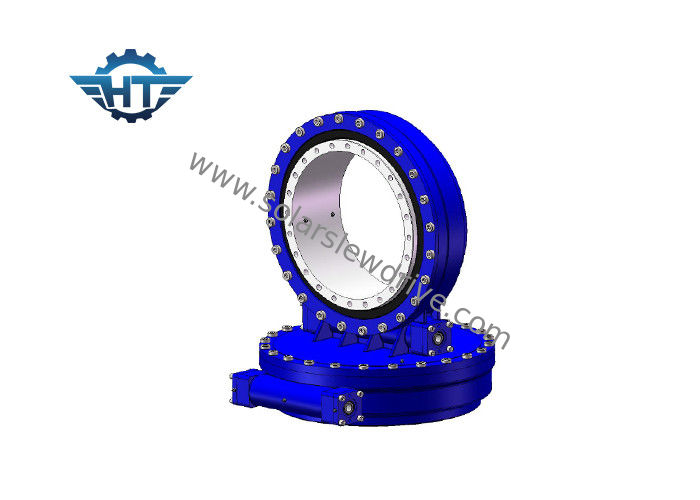

Traqueur solaire du double axe 50Mn/42CrMo matériel de SDE9 avec les moteurs 24VDC planétaires électriques
Description
La commande de pivotement est une boîte de vitesse qui peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple, ou dans des haches multiples ensemble. Des commandes de pivotement sont transformées à fabriquer l'embrayage, les incidences, les joints, le logement, le moteur et d'autres composants auxiliaires et les assembler en boîte de vitesse de Únished.
La commande de pivotement est largement appliquée dans des remorques modulaires, grues, équipement de grippage de bois de construction, plate-forme de travail aérienne, solartracking des systèmes des systèmes d'énergie éolienne, etc.
la commande de pivotement convient aux secteurs de haut-latitude et l'eÜciency de la production d'électricité sera augmenté plus de 35%, qui améliorent signiÚcantly l'effciency du système de production d'électricité solaire.
Pour le système de piste solaire de simple-axe horizontal, l'axe principal du panneau solaire ajustera l'angle pour dépister avec précision l'angle de déclinaison. Ce genre de commande de pivotement est seulement appliqué pour le bas secteur de latitudes.
En adoptant l'incidence de pivotement en tant que son composant de noyau, la commande de pivotement peut soutenir la force axiale, force radiale et d'inclinaison moment simultanément. La commande de pivotement est largement appliquée dans les systèmes de piste solaires.
Le système de piste solaire est divisé en système de piste solaire de simple-axe horizontal, traqueur incliné de simple-axe et système de piste solaire de double axe.
Les commandes de pivotement qui sont employées dans les systèmes de piste solaires sont principalement axe simple (série de Se), double axe (série de SDE) et type vertical (série du VE). Et les modèles utilisés les plus communs sont SE3, SE5, SE7, SE9 ; SDE3, SDE7, VE7, VE9.
Paramètres d'optimisation du traitement de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Comment choisir la taille appropriée des commandes de pivotement ?
Le choix d'une taille appropriée des commandes de pivotement afin d'éviter non seulement du manque d'interprétation ou de l'excédent d'interprétation est de jouer un rôle important en réalisant les solutions rentables.
Veuillez nous fournir l'information suivante afin de choisir une commande appropriée de pivotement :
1. l'application
2. la toque de sortie a exigé. Si vous n'avez pas une idée claire de ces données, dites-juste nous la charge, par exemple, le poids de panneaux et des supports sur notre commande de pivotement.
3. les dimensions de charge et le plus grand vent dans votre secteur pendant les dernières 10 années qui sont employées pour calculer si la commande que nous avons recommandée pourraient soutenir la charge de maxium quand là vient le grand vent.
4. la vitesse de sortie que vous avez exigée qui nous aidera à recommander les moteurs appropriés pour vous.
5. d'autres informations telles que la demande etc. de contrecoup, de catégorie d'IP
