Fourniture des commandes innovatrices et rentables de pivotement
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | ZSE 7" |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Lieu d'origine: | Changzhou, Chine | Modèle: | 7 pouces |
---|---|---|---|
Rapport de vitesse: | 57:1 | Application: | CPV, CSP |
Conducteur: | Motoréducteur 24VDC avec capteurs à effet Hall | Installation: | VERTICALE |
Couleur: | Comme en a été faite la demande | contrecoup: | moins de 0,05 degré |
Surligner: | moteur d'entraînement de groupe,Commande de groupe d'engrenage à vis sans fin |

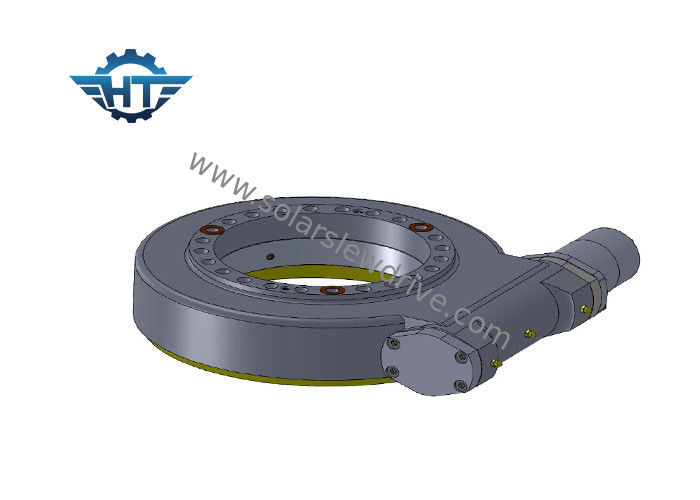

Commandes solaires de pivotement de série de la haute précision ZSE avec 24 moteurs électriques d'engrenage planétaire de volts continu
Description
Répercutez – les lacunes existantes de dégagement entre les dents d'engrenage et le ver est très une commune et souvent une considérable et un facteur clé dans les conceptions des systèmes de vitesse et d'entraînement. Les lacunes entre elles permettent la pièce pour appliquer la lubrification et peuvent aider à adapter aux efforts de la chaleur d'opération à l'intérieur.
La vitesse et le ver sont contact en état de maille parfaite proche. Cette volonté tient compte consécutivement d'un transfert très efficace de force d'entraînement, de répartition des charges uniforme et d'un niveau très impressionnant de placer l'exactitude dans la commande
Nos boîtes de vitesse de pivotement se sont avérées bien exécuté dans des conditions de fonctionnement extrêmes. Nous avons permis l'entraînement par groupe en économies les pièces standard, réduites les conceptions de délais d'exécution, examiné et prouvée à travers la gamme entière et les pièces de rechange facilement disponibles pour des unités en service particulièrement dans la production en série.
Paramètres des commandes de pivotement de ZSE
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids | Rapport |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | ||||
3" | 31:1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0° | Oui | 9kg | 31:1 |
5" | 37:1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0° | Oui | 14kg | 37:1 |
7" | 57:1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0° | Oui | 23kg | 57:1 |
9" | 61:1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0° | Oui | 44 kilogrammes | 61:1 |
Paramètres des commandes de pivotement de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Applications qui ont besoin haut de précision
1. Tables rotatoires
2. Système robotique
3. Centrales solaire concentrées
4. Satellite d'antenne
