Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15 ~ 45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Matériel: | 50Mn, 42CrMo | Application: | Traqueurs solaires d'axe simple horizontal |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie nominal maximum: | 5060 Nm |
| Tenir le couple: | 40 000 Nm | Inclinaison du couple: | 5 000 nanomètre |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Surligner: | A massacré la boîte de vitesse d'entraînement pour les traqueurs solaires horizontaux,boîte de vitesse simple d'entraînement de groupe de l'axe 50Mn,Boîte de vitesse d'entraînement de groupe d'enveloppe |
||

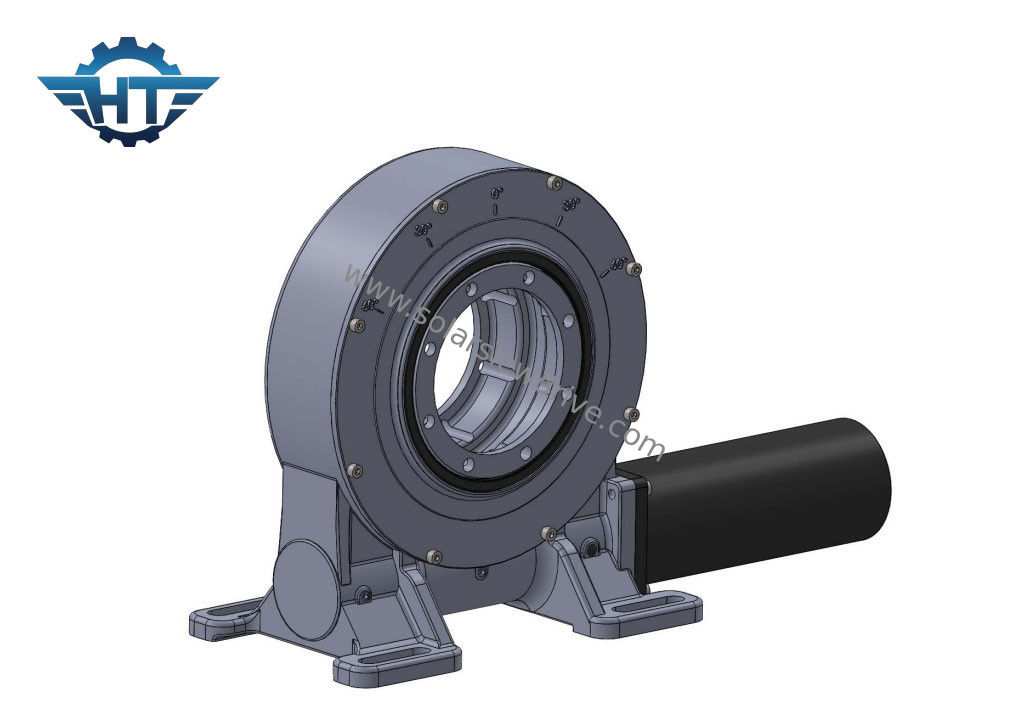

Boîte de vitesse verticale de groupe d'enveloppe de 9 pouces pour les traqueurs solaires d'axe simple horizontal
Description verticale de boîte de vitesse de groupe d'enveloppe
Notre commande de pivotement peut simultanément soutenir les effets de la force axiale, force radiale et moment d'inclinaison, depuis le composant de noyau des commandes de pivotement pour adopter pour envelopper le wrom et le contact dentaire multi. Comparé aux produits traditionnels de pivotement, nos produits ont les caractéristiques de l'installation simple, de l'entretien facile, et de l'espace économisant d'installation dans une large mesure.
Selon la franchise du mécanisme de transmission d'entraînement de pivotement, la commande de pivotement peut être divisée en type ouvert et type fermé. Habituellement, le type ouvert structure est en grande partie employé dans les applications où l'environnement est trop dur et l'entretien et le cycle d'entretien est court, et le type ouvert structure est plus commode pour des pièces. inspection, entretien et entretien, et remplacement plus commode. D'autre part, où les conditions environnementales ne changent pas beaucoup et le niveau de pollution environnementale est au-dessous du niveau moyen, la structure fermée peut fournir un plus long cycle de vie d'entretien.
Données techniques de la commande de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Glossaire de Paramaters principal
Inclinaison du couple de moment : Ce couple est la charge de gravité multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le couple réel est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : La verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : Le parallèle de charge à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple, il est également vu en tant que couple cassé.
À verrouillage automatique : Seulement quand il y a charge, la commande de pivotement ne peut pas renverser tournent et appelé ainsi à verrouillage automatique.
