Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~1600/ pc |
Détails d'emballage: | boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Matériel: | Quart | Modèle: | 9 pouces |
---|---|---|---|
Rapport de vitesse: | 61:1 | Précision: | ≤0.1° |
Conducteur: | Moteur d'AC/DC | Couleur: | Comme en a été faite la demande |
Tenir le couple: | 30800 nanomètre | Paquet: | Caisse de contreplaqué |
Surligner: | Boîte de vitesse simple d'entraînement de groupe d'axe du VE 9,Panneau de picovolte dépistant la boîte de vitesse d'entraînement de groupe,Boîte de vitesse d'entraînement de groupe de moteur de C.C |

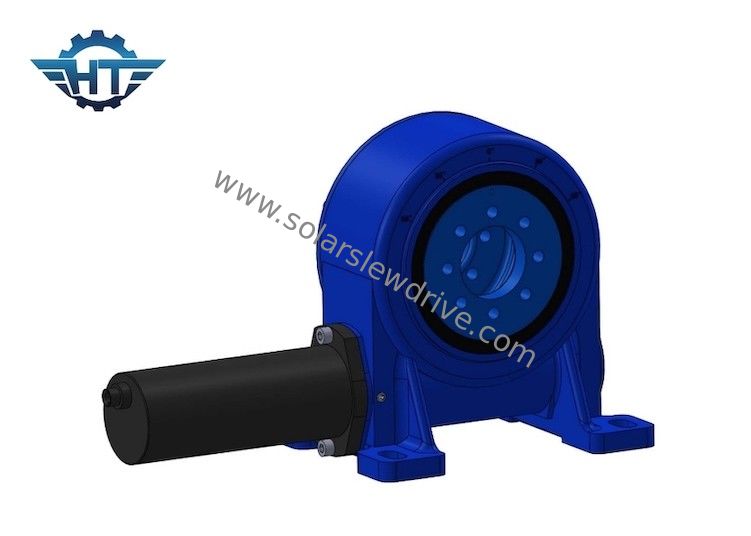

Boîte de vitesse simple d'entraînement de groupe de l'axe VE9 pour le système de piste simple horizontal de panneau de picovolte d'axe
Description simple de boîte de vitesse d'entraînement de groupe d'axe
Les commandes de pivotement du VE ont également appelé la commande simple verticale de pivotement d'axe est une commande plein-incluse et verticale qui n'exige pas d'autres composants pour le montage. Elle peut être facilement installée sur le plat par juste quatre boulons. Elle est la plus utilisée généralement au centre des traqueurs solaires de simple-axe pour juger la rangée solaire vigoureuse dans une tempête de fort vent sans rupture. Elle peut être également installée aux les deux côté du système de piste solaire d'axe simple. Notre commande de pivotement emploie le ver de sablier que la technologie offrira le plus grand niveau de la force et la puissance augmentant la vie de champ et diminuant de ce fait le temps d'arrêt.
Feuille technique de série du VE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Oui | 251 |
Caractéristiques
1. Force importante de transmission et structure compacte.
2. La surface de multi-dent engrenant améliore considérablement la portance. Et la transmission est lisse et le bruit est très bas.
3. à verrouillage automatique, quand l'angle de dérive du ver est moins que l'angle équivalent de frottement entre les dents d'engrenage de maillage, le mécanisme a à verrouillage automatique et peut réaliser renversent à verrouillage automatique. Son à verrouillage automatique inverse peut jouer un rôle dans la protection de sécurité.
4. La force axiale du ver est grande
Application
Nous fournit les commandes mécaniques fiables de pivotement pour l'axe simple horizontal, le système de piste de picovolte de double-axe, CSP, conception de cheminement solaire de CPV. Nos produits professionnels et de haute qualité seront également appliqués comme solution régulière sur la plate-forme de travail aérienne, la grue de camion, le grippage de bois de construction, la plate-forme de forage, l'équipement de jet, le véhicule hydraulique de module, les chaînes de montage automatisées, les systèmes de lacet de vent, etc.
