Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 » |
Quantité de commande min: | 1 pièce |
---|---|
Prix: | USD 100~380/ pc |
Détails d'emballage: | Boîte en contreplaqué |
Délai de livraison: | 15 à 45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 pièces par mois |
Application du projet: | Système de suivi solaire | Diamètre extérieur: | de 3 à 25 pouces |
---|---|---|---|
Matériau des engins à vers: | 50Mn, 42CrMo | Énergie: | 24 VDC |
Le service: | Conception d'OEM | Cycle de vie: | 30 ans |
Emballage: | Boîtier en contreplaqué | Matériel: | En acier ou en aluminium |
Surligner: | boîte de vitesses VE9 à entraînement réduit,Le ver de sable a tué la boîte de vitesses.,24VDC boîte à engrenages |

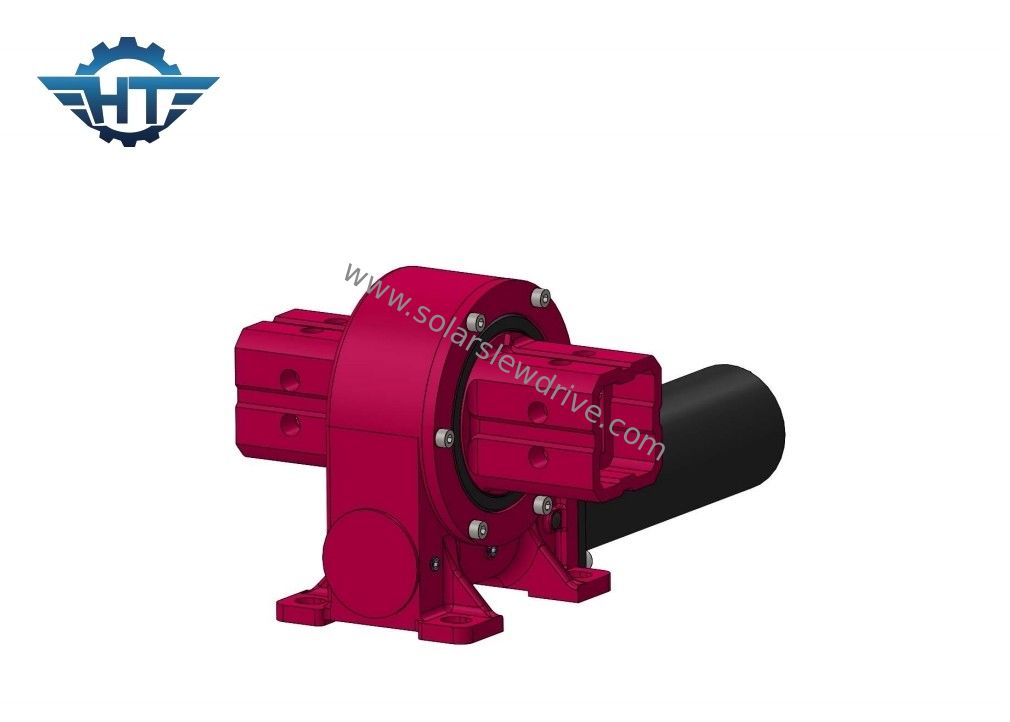

Boîte de vitesses à entraînement à chenille VE9 avec ver de sablier pour système de suivi solaire de sortie de tube
Boîte de vitesses à entraînement à chenilleDéfinition
Les principaux composants de l'entraînement de rotation sont: ver, engrenage, base de coulée et certaines pièces standard telles que roulements, boulons, etc.Le dispositif d'entraînement à rotation utilise le mouvement de l'essieu pour réduire la consommation de force et jouer un rôle dans la protection de la sécurité.
Fiche de données sur le moteur à chenille de type VE
Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
Application du projet
Les entraînements pivotants sont principalement utilisés dans les plates-formes spéciales de direction des véhicules, les camions à plat-lit lourds, les grues à conteneurs, les grues montées sur des camions, les grues de camions, les véhicules de travail aériens, les grues, les grues à portique,petites centrales éoliennesLes entreprises de l'industrie de l'électricité, de l'aérospatiale, de la communication, de la réception par satellite, des systèmes de suivi solaire et de nombreuses autres industries.le développement rapide de l'industrie de la production d'énergie solaire photovoltaïque est largement utiliséL'entraînement rotatif est utilisé dans l'industrie de la production d'énergie solaire photovoltaïque et est généralement équipé d'un moteur à engrenages rotatifs ou d'un moteur à engrenages CA.un moteur hydraulique est principalement configuré comme un moteur de puissance.
