Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE6 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~1100 / pc |
Détails d'emballage: | boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Type: | Boîte de vitesse d'entraînement de pivotement | Matériel: | 42CrMo ou 50Mn |
---|---|---|---|
Garantie: | 5~10 ans | Taille: | 3 pouces à 25 pouces |
Type de dent: | Dent hélicoïdale | Moteur de pivotement: | C.A. ou C.C ou Hydarulic |
Couleur: | Client requis | Application: | Traqueur solaire |
Surligner: | Petite commande de groupe de CSP,Petite commande de groupe de CPV,42CrMo a enfermé la commande de groupe |

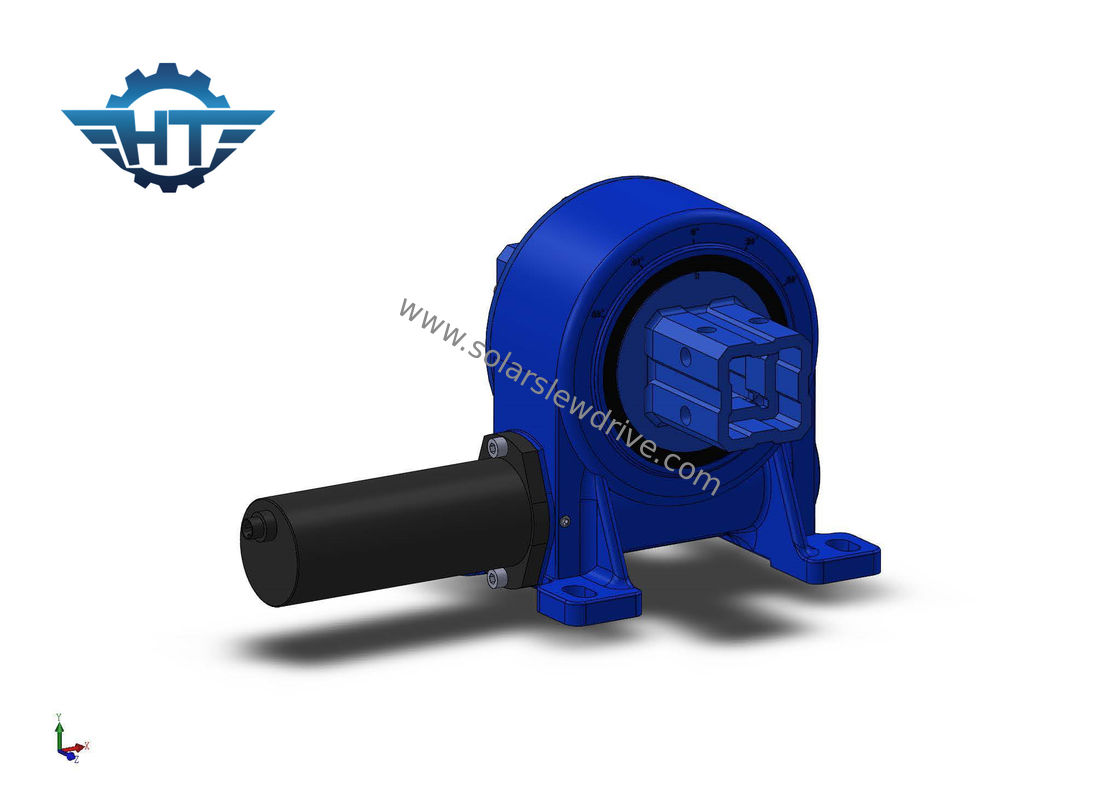

L'engrenage à vis sans fin simple d'enveloppement, IP66 a enfermé la petite commande de groupe pour l'énergie solaire de CSP et de CPV
Description de pivotement Ring Bearing
Les commandes de groupe sont une unité tout-en-un consistée en l'anneau de groupe, vitesse, logement, et le moteur (électrique ou hydraulique) et lui est conçu pour le chargement axial, radial, et de moment. Nous avons développé le groupe élevé d'engrenage à vis sans fin de contrecoup conduit particulièrement pour des applications où de grande précision est nécessaire.
Caractéristiques
1. Actionné avec la technologie de ver de sablier (double enveloppement) pour la charge, l'efficacité et l'exactitude accrues.
2. Fabriquez une grande variété de styles d'entraînement, de tailles modèles, de gammes de performances, d'options de scellage, et de caractéristiques de support.
3. Tailles modèles standard de 75mm à 800mm de diamètre.
4. Contrecoup, contrecoup presque nul
5. À verrouillage automatique
Options multiples
1. 31:1 de rapport de réduction de vitesse au 150:1
2. Horizontal, vertical, ou combinaison du support multiple d'axe
3. Ver simple ou double ver
4. Option électrique ou hydraulique de moteur
5. Logement : Ouvert ou fermé
6. Configurations adaptées aux besoins du client d'entrée
7. Conçoit en fonction du client par conditions d'application
Données techniques
Modèle Performance Parameters du VE | ||||||||||||
Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | TiltingTorque (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Précision (degré) | Précision | IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 88 kilogrammes |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 135 kilogrammes |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 192 kilogrammes |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 251 kilogrammes |
