Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | LA CHINE |
| Nom de marque: | HANGTUO |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE8 |
| Quantité de commande min: | 1 PC |
|---|---|
| Prix: | 200~380 USD/PC |
| Détails d'emballage: | BOÎTE DE CONTREPLAQUÉ |
| Délai de livraison: | 15~30 JOURS |
| Capacité d'approvisionnement: | 12000 PCS/YEAR |
| Plage de rotation: | ±60° | Matériel: | 42CRMN ou 50Mn |
|---|---|---|---|
| Application: | Traqueur de tringlerie | Garantie: | 10 ans |
| Couleur: | Orange | Taille: | 3 pouces - 25 pouces |
| Moteur: | 24 VCC/220 VCA | Vis sans fin: | Double enveloppe |
| Surligner: | commande de cheminement solaire de vitesse de groupe de tringlerie,commande solaire de vitesse du groupe iP66,Boîte de vitesse du groupe 42CRMN |
||

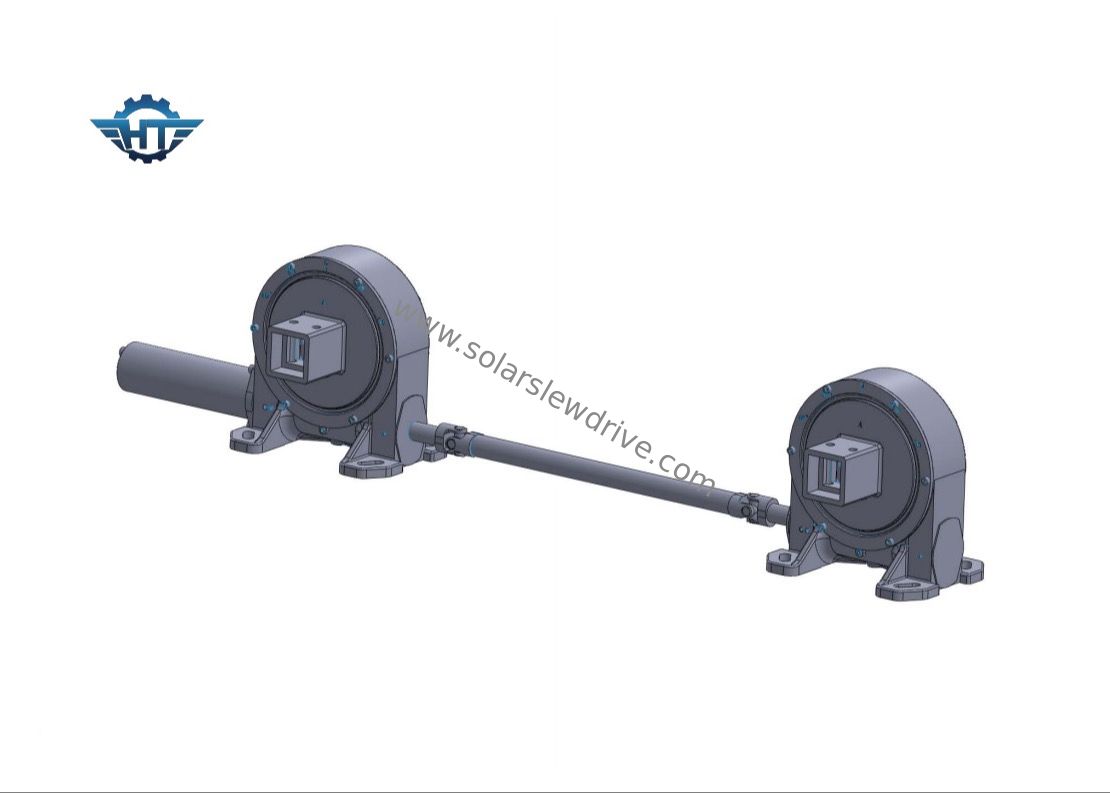

Commande solaire de vitesse du groupe IP66 avec le réducteur de la boîte de vitesse 24vdc pour le système de piste solaire de tringlerie
Description solaire d'entraînement de vitesse de groupe
La commande solaire de pivotement ont beaucoup de types tels que le type inclus, type de logement ouvert, type vertical, double type d'axe, type de haute précision, ver que le type commande d'entraînement de pivotement etc. est basé sur la double structure d'engrenage à vis sans fin d'enveloppement, qui a comporté le contact dentaire multi conçu particulièrement pour conduire la charge élevée. Il ont le couple de inclinaison fort de moment et la fonction à verrouillage automatique statique.
Le principe de travail de la boîte de vitesse de réduction d'engrenage planétaire se fait pour soutenir une grande charge radiale due à la distribution proportionnée du couple. Ce qui est plus, nos commandes de pivotement peuvent attacher à différents genres de moteurs, moteur hydraulique, 24vdc/12vdc le moteur électrique, moteur servo, moteur pas à pas et nous faisons satisfaire toute la taille de boîte de vitesse de groupe de série une demande différente des clients.
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
La commande de pivotement ont beaucoup de types tels que le type inclus, type de logement ouvert, type vertical, double type d'axe, type de haute précision, le type commande d'entraînement de ver de pivotement etc. est basé sur l'incidence de pivotement avec le couple de inclinaison fort de moment et la fonction à verrouillage automatique statique. Beaucoup de surface de contact dentaire est conçue particulièrement pour conduire la charge élevée.
Caractéristiques
1. Tournez ±60°, intérieur d'arrêt dur pour assurer la sécurité des systèmes
2. Reliez un moteur d'entraînement de la gauche, côté droit ou au milieu
3. Le dégagement est déjà placé par le producteur avant usine, ainsi aucun besoin de l'ajuster quand installation
4. La graisse avait été remplie avant usine, a besoin juste de recharge chaque 5 années
4. Installation simple et bas entretien
5. Design compact et économie de l'espace
6. La vitesse est à verrouillage automatique, ainsi aucun besoin de frein supplémentaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple de inclinaison élevé et couple backholding pour améliorer la sécurité sous l'environnement dur
