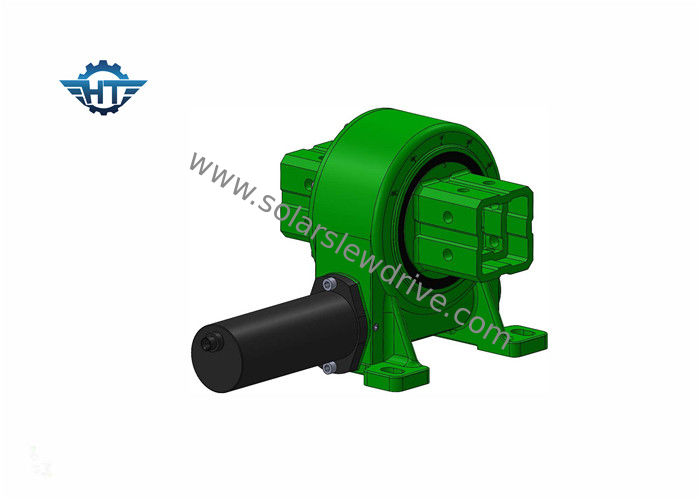

Preuve de feu de cheminement solaire de moteur du dispositif 24VDC du pivotement VE3 pour le champ ouvert

Preuve de feu de cheminement solaire de moteur du dispositif 24VDC du pivotement VE3 pour le champ ouvert

  • Preuve de feu de cheminement solaire de moteur du dispositif 24VDC du pivotement VE3 pour le champ ouvert
  • Preuve de feu de cheminement solaire de moteur du dispositif 24VDC du pivotement VE3 pour le champ ouvert
Preuve de feu de cheminement solaire de moteur du dispositif 24VDC du pivotement VE3 pour le champ ouvert
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: VE3 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 120~504 / pc
Détails d'emballage: boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 2000 PCs par mois
Contact
Description de produit détaillée
Matériel: 50Mn, 42CrMo Modèle: VE3 »
Rapport de vitesse: 31:1 Efficacité: 40%
Couleur: Comme en a été faite la demande Application d'entraînement de pivotement: Traqueur de panneau solaire
Lieu d'origine: Changzhou, Chine Moteur de pivotement: Moteur 24VDC
Garantie: 5~10 ans La vie de champ: 30 ans
Site d'installation: Champ ouvert, toit plat Caractéristique: Sûr
Surligner:

Dispositif de cheminement solaire du pivotement VE3

,

dispositif de cheminement solaire du pivotement 42CrMo

,

Dispositif solaire de pivotement du moteur 24VDC

Petit dispositif de pivotement de l'axe VE3 simple pour le système de piste solaire d'axe simple



La commande de pivotement est un nouveau type de produit de transmission, il peut tourner une charge lourde avec très un à basse vitesse. Elle se compose habituellement de ver, de vitesse, de logement, de moteur et d'autres composants. Puisque les composants de noyau sont les hourgalss ver et vitesse, ils peuvent simultanément résister aux forces axiales, aux forces radiales, et à retourner des moments. Comparé aux produits rotatoires traditionnels, la nouvelle commande de pivotement comporte l'installation facile, l'entretien facile et un plus grand degré de l'espace d'installation.



Paramètres d'optimisation du traitement des séries du VE



Modèle Rapport Couple de sortie évaluée Inclinaison du couple Charge axiale Charge radiale Tenir le couple Efficacité Précision À verrouillage automatique Poids
N.m N.m kN kN N.m degré Oui kilogramme
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Oui 13
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Oui 18
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Oui 28
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Oui 35
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Oui 51
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Oui 61
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Oui 78
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Oui 105
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Oui 185
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Oui 244



Commande recommandée de pivotement



Commande de logement incluse de pivotement SE1 SE3 SE5 SE7 SE9 SE12 SE14 SE21
Commande de logement incluse précise de pivotement ZE3 ZE5 ZE7 ZE9
Commande de pivotement d'engrenage à vis sans fin WE1 WE3 WE5 WE7 WE9
Doubles commandes de pivotement d'axe SDE3 ZDE3 SDE5 ZDE5 SDE7 ZDE7
Commande incluse de pivotement de verticale VE3 VE5 VE6 VE7 VE9 VE12



Moteur de C.C



1. Adoptez la double structure porteuse pour l'axe de sortie de sorte que le couple maximum de la boîte de vitesse soit augmenté beaucoup.

2. La roue de Sun et la roue planétaire sont reliées par la cannelure qui augmente le couple maximum de la boîte de vitesse et rallonge la vie.

3. Nous utilisons la vitesse hélicoïdale à l'étape d'entrée qui font au bruit le bas anf couru sans à-coup dans la grande vitesse. L'anneau intérieur de vitesse est séparé de sorte que nous puissions faire plus de rapport et la conception soit flexible. La boîte de vitesse et le moteur sont placés près d'une difficulté de couture par la vis dans axiaux qui augmentent la précision assortie et réduisent le bruit.

4. Nous employons le support de goupille à l'intérieur de la goupille planétaire d'utilisation de wheel.we rectifiant au lieu du glissement rectifiant ainsi la vie de la boîte de vitesse est beaucoup plus long.

5. Double structure porteuse ; Meulage interne sur le trou intérieur des engrenages planétaires faisant à l'arrondi ennuyé intérieur moins de 0.003mm ; fonctionnement par le roulement au lieu du glissement ; Éraflure extérieure de précision de la vitesse HRC60 ; L'adoption de tous ces technoligies assurent le fonctionnement tranquille et régulier superbe et un temps de longue durée plus de 10000 heures.
