Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériel: | 50Mn, 42CrMo | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 2000 Nm |
| Tenir le couple: | 13500 Nm | Inclinaison du couple: | 13200 Nm |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Charge axiale: | 34 kN | Charge radiale: | 58 kN |
| Surligner: | Commande de groupe d'engrenage à vis sans fin,vitesse d'anneau de pivotement |
||

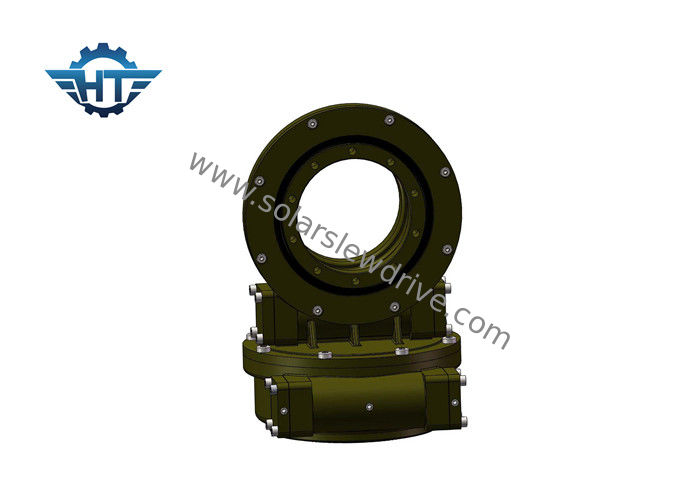

Haute boîte de vitesse d'entraînement de groupe de vitesse de l'efficacité SDE7 de transmission, double axe et serrure d'individu pour les traqueurs solaires
Introduction
Les doubles commandes de pivotement d'axe sont parfaites pour les situations qui doivent tourner verticalement et horizontalement. Les applications typiques incluent les plats solaires de traqueurs, de satellite et de radar de double axe, les machines qui ont besoin déplacer 360 degrés aux deux directions.
Changzhou Hangtuo Cie. mécanique, Ltd est un fabricant professionnel et l'exportateur de l'incidence de pivotement/l'anneau de pivotement/cercle de groupe, pivotant les commandes/a massacré la commande, qui sont principalement appliquées dans les machines gauches, les machines d'extraction, les machines de soudure, les véhicules de construction, les systèmes de piste solaires modulaires d'axe de véhicules, simple ou double, et les petits systèmes d'énergie éolienne, satellite, antenne etc.
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. enveloppement de l'intérieur d'entraînement de ver
3. contact dentaire multi pour assurer la charge élevée
4. fonction à verrouillage automatique
Diagramme de représentation de série de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Glossaire des paramètres principaux
Inclinaison du couple de moment : Le couple est la charge multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le qorque produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : Verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : Parallèle de charge à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple.
À verrouillage automatique : Seulement une fois chargée, la commande de pivotement ne peut pas renverser tournent et appelé ainsi à verrouillage automatique.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
