| Nom De La Marque: | HT |
| Numéro De Modèle: | VE7 » |
| Quantité Minimale De Commande: | 1 |
| Délai De Livraison: | 7 à 15 jours |
| Conditions De Paiement: | T/T |

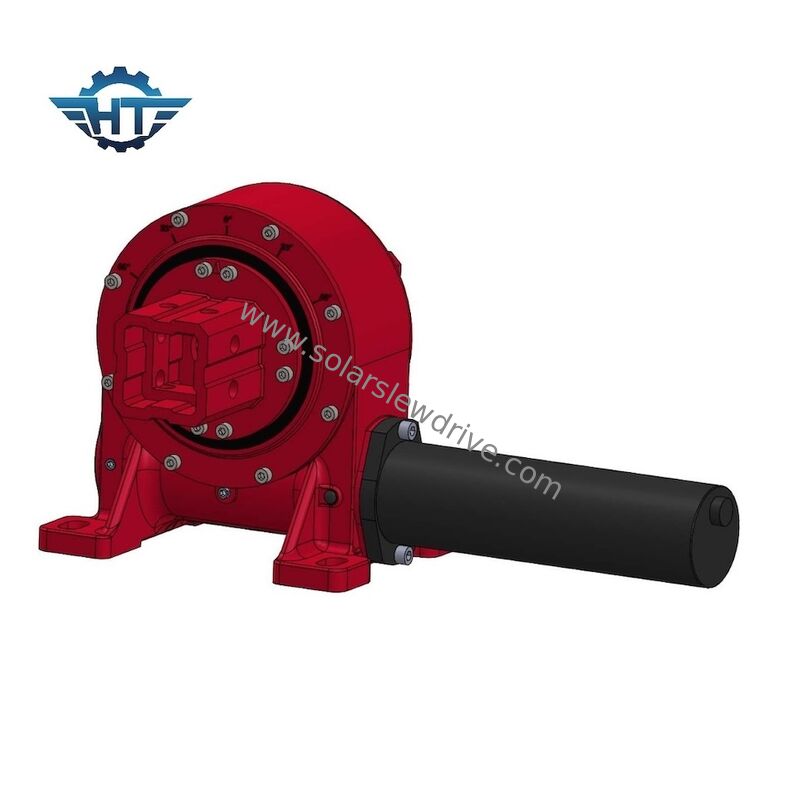

Le système d'entraînement d'orientation de type divisé avec une structure en tube carré pour les systèmes de suivi solaire est conçu avec une configuration modulaire qui sépare l'unité d'entraînement de la structure de support, permettant un démontage rapide sur site et une maintenance efficace. Cette conception réduit considérablement les temps d'arrêt et simplifie le remplacement des pièces, ce qui la rend particulièrement adaptée aux installations photovoltaïques à grande échelle où la fiabilité opérationnelle est essentielle.
Le cadre en tube carré à haute résistance offre une excellente rigidité torsionnelle et une stabilité mécanique, assurant un fonctionnement fiable dans des conditions environnementales et de charge sévères. Le système est conçu pour des applications extérieures à long terme et maintient des performances stables dans des températures extrêmes, des vents forts et des contraintes mécaniques continues.
Grâce à une capacité de suivi précise et à une intégrité structurelle robuste, le système améliore la précision du suivi et améliore le rendement énergétique tout en prolongeant la durée de vie. Sa conception durable réduit la fréquence de maintenance et diminue les coûts totaux de possession pour les centrales photovoltaïques.
| Modèle | Ratio | Couple de sortie nominal (N.m) | Couple de basculement (N.m) | Couple de maintien (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Verrouillage automatique | Poids (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Oui | 251 |
| Paramètre technique | Description |
|---|---|
| Type de structure | Entraînement d'orientation de type divisé en tube carré |
| Application | Systèmes de suivi solaire |
| Puissance d'entraînement | ≤ 150 W |
| Couple de sortie nominal | ≥ 7 500 Nm |
| Couple de maintien | ≥ 45 kNm |
| Classe de protection | IP66 |
| Température de fonctionnement | -40°C à +80°C |
| Angle de rotation | 0–360° |
| Précision de suivi | ≤ 0,5° |
| Méthode d'installation | Montage sur bride |
| Mode de maintenance | Remplacement modulaire |
| Traitement de surface | Revêtement anticorrosion |
| Lubrification | Graisse longue durée |
| Certification | CE |
Structure modulaire de type divisé pour un démontage et une maintenance rapides
Couple de sortie élevé dans un système d'entraînement compact
Excellente résistance environnementale pour les conditions extérieures difficiles
Faible consommation d'énergie avec une capacité de maintien élevée
Longue durée de vie avec des exigences de maintenance minimales
Certifié CE pour la conformité aux normes internationales
