Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | Chine |
| Nom de marque: | HANGTUO |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | Ve5 " |
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | 145~226 USD/PC |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 15 à 30 jours |
| Capacité d'approvisionnement: | 12000 PCS/année |
| À engrenages: | engrenage à auto-verrouillage horizontal | Utilisation: | Système de suivi solaire incliné |
|---|---|---|---|
| Énergie: | 24 V ou 48 V de courant continu | Température de fonctionnement: | -30°C à +80°C |
| Retourner: | Rotation de ± 65° | Injection de graisse: | 5 ans en interne |
| encodeur: | Optionnel | Type de dent: | Dent hélicoïdale |
| Surligner: | Boîte de vitesses à entraînement à axe unique,Système de montage photovoltaïque boîte de vitesses à entraînement,Boîte de vitesses à moteur électrique |
||

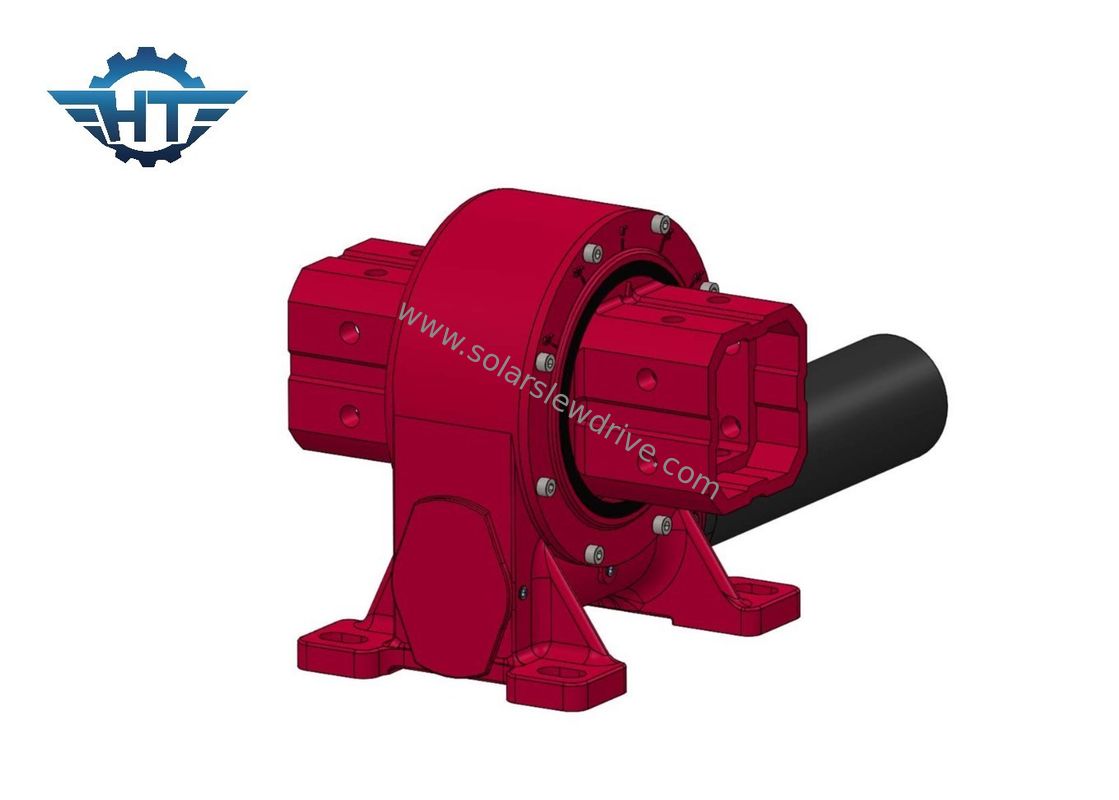

Boîte de vitesses à entraînement à chenille à axe unique avec moteur électrique pour système de suivi de montage PV
Boîte de vitesses à entraînement à chenille Définition
Une boîte de vitesses à entraînement pivotant pour un système de suivi solaire est un composant essentiel qui permet aux panneaux solaires de suivre la trajectoire du soleil tout au long de la journée.Voici une description détaillée de ses caractéristiques et fonctionsIl est conçu pour fournir un couple de sortie élevé pour faire tourner les panneaux solaires en douceur..
Nous avons aussi des boîtes de vitesses pour les systèmes de suivi solaire qui supportent le mouvement à double axe.permettant aux panneaux solaires de suivre à la fois le mouvement quotidien est-ouest du soleil (suivi azimuth) et le mouvement saisonnier nord-sud (suivi altitude)Ceci permet de maximiser la capture d'énergie en optimisant l'angle d'incidence entre les rayons du soleil et les panneaux solaires.
Paramètres de performance de l'entraînement à chenille verticale
| Modèle | Ratio | Le couple de sortie nominal | Le couple d'inclinaison | Charge axiale | Charge radiale | Le couple de maintien | Efficacité | Précision | Auto-verrouillage | Le poids |
| N.m. | N.m. | KN | KN | N.m. | degré | - Oui, oui. | en kg | |||
| 3 pouces | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 01 | - Oui, oui. | 13 kg |
| 5 pouces | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 01 | - Oui, oui. | 18 kg |
| 7 pouces | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 01 | - Oui, oui. | 28 kg |
| 8 pouces | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 01 | - Oui, oui. | 35 kg ou plus |
| 9 pouces | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 01 | - Oui, oui. | 51 kg |
| 12 pouces | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 01 | - Oui, oui. | 61 kg |
| 14 pouces | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 01 | - Oui, oui. | 78 kg ou plus |
| 17 pouces | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 01 | - Oui, oui. | 105 kg |
| 21 pouces | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 01 | - Oui, oui. | 185 kg |
| 25 pouces | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 01 | - Oui, oui. | 244 kg |
Les boîtes de vitesses à entraînement pivotant sont disponibles dans différentes tailles, rapports de vitesses et configurations de montage pour s'adapter aux différentes tailles de panneaux solaires et aux exigences du système.Les options de personnalisation peuvent inclure différents types de moteurs, des codeurs et des fonctions de protection adaptés à des applications spécifiques.Il s'agit d'un composant indispensable dans les systèmes de production d'énergie solaire..
