Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE7 » |
Quantité de commande min: | 1 pièce |
---|---|
Prix: | USD 100~380/ pc |
Détails d'emballage: | Boîte en contreplaqué |
Délai de livraison: | 15 à 45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 pièces par mois |
Application du projet: | Système de suivi des panneaux solaires photovoltaïques | Site d'installation: | Champ ouvert |
---|---|---|---|
Classe de revêtement: | C5 | Actuel: | 7.5A |
Voltage: | Le système de freinage doit être équipé d'un dispositif de freinage à haute tension, qui doit être é | À engrenages: | Équipement à ver à double enveloppe |
Type de dent: | Dent hélicoïdale | Le paquet: | boîtier en contreplaqué |
Surligner: | V7 à entraînement solaire,2 moteurs solaires portraits,Le tracker solaire a tué le moteur du ver. |

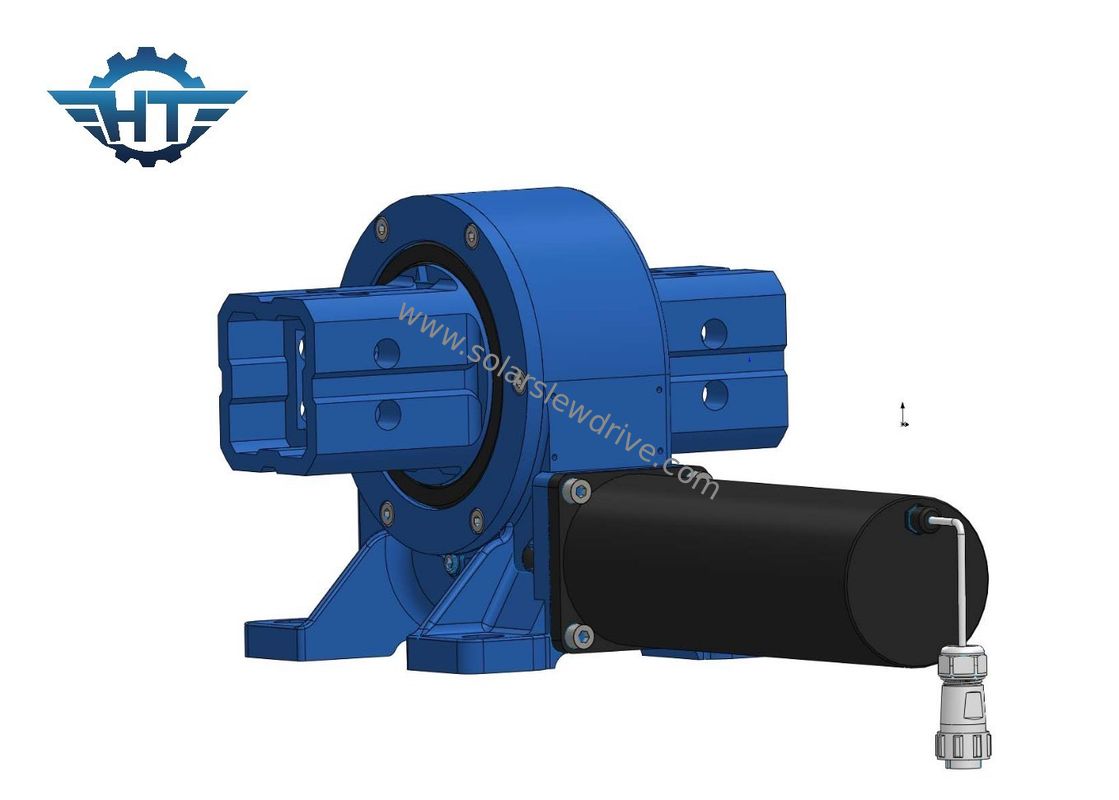

Le système de suivi des panneaux photovoltaïques pour 2 portraits
Le moteur solaireDéfinition
Un entraînement de rotation d'engrenage à ver est un type de boîte de vitesses qui intègre un mécanisme d'engrenage à ver pour faciliter un mouvement de rotation contrôlé.Ces entraînements sont largement utilisés dans diverses applications qui nécessitent une précision et une rotation contrôlée, en particulier dans les situations où des charges lourdes doivent être tournées en douceur et efficacement.
Données techniques des entraînements de virage de la série VE
Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
Caractéristiques de l'entraînement à chenille
Mécanisme d'engrenage de ver:
Le noyau d'un entraînement de pivotement d'engrenage à ver est le mécanisme d'engrenage à ver, qui consiste en une vis filetée (ver) qui s'engage avec une roue dentée (engrenage).
Cette configuration offre des rapports de réduction de vitesse élevés, permettant une rotation précise et lente.
Conception compacte:
Les entraînements pivotants sont conçus pour être compacts et autonomes, ce qui les rend adaptés à des applications avec un espace limité.
Partie de couple élevée:
Les configurations d'engrenages à ver fournissent par nature un couple de sortie élevé, ce qui rend les entraînements de pivotement adaptés aux applications nécessitant une force de rotation importante.
Applications de l'entraînement à chenille
Systèmes de suivi solaire:
Les entraînements de rotation des engrenages à ver sont couramment utilisés dans les systèmes de suivi solaire pour suivre le mouvement du soleil, optimisant ainsi l'efficacité des panneaux solaires.
Régulation de la hauteur et de l'inclinaison des éoliennes:
Dans les applications de l'énergie éolienne, les entraînements de pivotement sont utilisés pour contrôler la pente et les mouvements de pivotement des pales des éoliennes, assurant une capture optimale du vent.
Équipement de construction et de manutention de matériaux:
Les entraînements à chenille sont utilisés dans les grues, les excavatrices et autres machines de construction, offrant une rotation contrôlée pour soulever et positionner des charges lourdes.
