Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE7 » |
Quantité de commande min: | 1 pièce |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte en contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 pièces par mois |
Taille: | 7 pouces | Rapport de vitesse: | 57:1 |
---|---|---|---|
Efficacité: | 40% | Couleur: | Comme demandé |
Nom du produit: | Système de montage solaire de picovolte | Niveau de protection: | Résistance à la corrosion |
Garantie: | 5~10 ans | Le poids: | 55 KILOGRAMMES |
Surligner: | boîte de vitesses ip66 à entraînement par souffle,boîte de vitesses à entraînement réduit,système de montage photovoltaïque boîte de vitesses |

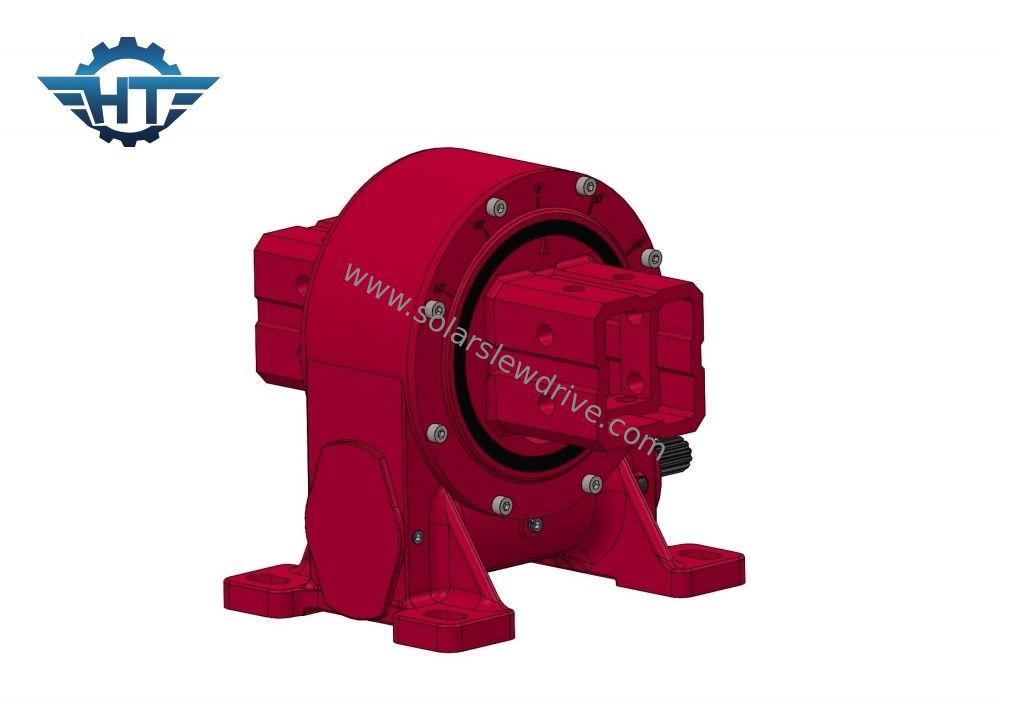

IP66 Boîte de vitesses à entraînement à petite rampe fermée pour système de montage solaire photovoltaïque
Boîte de vitesses à entraînement à traction à traction fermée
Le but principal d'une boîte de vitesses pivotante est de fournir une rotation contrôlée et un soutien à la charge.
Casement: la structure extérieure qui abrite les composants internes de la boîte de vitesses.
Anneaux de traction: Un grand roulement circulaire qui permet à la boîte de vitesses de tourner en douceur.
Train d'engrenages: Le train d'engrenages se compose d'un ensemble d'engrenages disposés dans une configuration spécifique pour atteindre la puissance de rotation souhaitée.ou engrenages à vers.
Moteur: le moteur fournit la force motrice pour faire tourner la boîte de vitesses de rotation.
Arbre de sortie: l'arbre de sortie est relié au train de vitesses et s'étend du boîtier de la boîte de vitesses.
Tableau technique de l'entraînement pivotant du modèle VE
Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
Applications
Antennes à antenne satellite: Les entraînements pivotants sont utilisés dans les antennes à antenne satellite pour permettre un suivi et un positionnement précis de l'antenne.Ils permettent à l'antenne de régler son orientation pour maintenir une connexion constante avec le satellite, assurant une communication fiable.
Applications offshore et marines: Les entraînements à chenilles sont couramment utilisés dans les équipements offshore et marins, y compris les grues, les davits et les treuils.Ils facilitent la rotation et le levage de charges lourdes dans des environnements marins difficiles, comme les plates-formes pétrolières offshore, les navires et les opérations portuaires.
Applications en énergie renouvelable: en plus des systèmes de suivi solaire et des éoliennes, les entraînements pivotants sont utilisés dans d'autres applications en énergie renouvelable.Ils sont utilisés dans les systèmes d'énergie de marée pour contrôler l'orientation des turbines de marée et optimiser la capture d'énergie des courants de marée.
Amusement Rides: Les entraînements pivotants jouent un rôle dans diverses manèges de parc d'attractions, tels que les grandes roues, les roues d'observation et les plates-formes tournantes.assurer une expérience fluide et agréable pour les cyclistes.
