Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE6 » |
| Quantité de commande min: | 1 MORCEAU |
|---|---|
| Prix: | USD 100~1100 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Type: | Boîte de vitesse d'entraînement de pivotement | Matériel: | 42CrMo ou 50Mn |
|---|---|---|---|
| Garantie: | 5~10 ans | Taille: | 3 pouces à 25 pouces |
| Type de dent: | contact de Multi-dent | Applications: | Centrales solaire de CSP et de CPV |
| Couleur: | Client requis | Moteur: | 24V |
| Surligner: | Entraînement à vis sans fin enveloppant à axe unique,entraînement à vis sans fin enveloppant 50Mn,entraînement à vis sans fin enveloppant de 3 pouces |
||

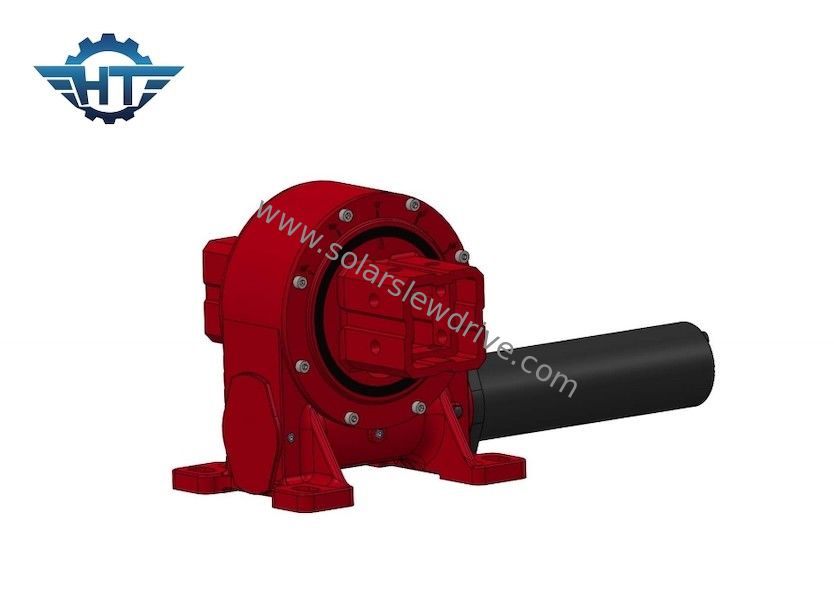

Entraînement de groupe à vis sans fin enveloppant à axe unique pour les centrales solaires CSP et CPV
Description de l'entraînement d'orientation
Les entraînements d'orientation sont composés d'une vis sans fin, d'un engrenage, d'un boîtier et d'un moteur (électrique ou hydraulique) et sont conçus pour une charge axiale, radiale et momentanée.Nous avons développé des entraînements d'orientation à vis sans fin à jeu élevé spécialement pour les applications nécessitant une grande précision.
Données techniques de l'entraînement d'orientation VE
| Modèle | Couple de sortie nominal (Nm) | Couple de maintien (Nm) | Couple de basculement (Nm) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Précision (degré) | Précision | IP | Étape de travail(℃) | Autobloquant | poids (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40～+120 | Oui | 12 kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40～+120 | Oui | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40～+120 | Oui | 32 kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40～+120 | Oui | 28 kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40～+120 | Oui | 52 kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40～+120 | Oui | 65 kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40～+120 | Oui | 88 kilogrammes |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40～+120 | Oui | 135 kilogrammes |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40～+120 | Oui | 192 kilogrammes |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40～+120 | Oui | 251 kilogrammes |
Caractéristiques de l'entraînement d'orientation
1. Alimenté par la technologie de vis sans fin en sablier (double enveloppe) pour une charge, une efficacité et une précision accrues.
2. Fabriquez une grande variété de styles d'entraînement, de tailles de modèles, de plages de performances, d'options d'étanchéité et de caractéristiques de montage.
3. Tailles de modèle standard de 75 mm à 800 mm de diamètre.
4. Jeu, jeu presque nul
5. Autobloquant
Autres options
1. Rapport de démultiplication 31:1 à 150:1
2. Montage horizontal, vertical ou combinaison de plusieurs axes
3. Ver simple ou double ver
4. Option moteur électrique ou hydraulique
5. Logement : ouvert ou fermé
6. Configurations d'entrée personnalisées
7. Conceptions personnalisées selon les exigences de l'application
