Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | LA CHINE |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE9 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~380/ pc |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Efficacité: | 40% | Précision: | moins de 0,1 degré |
| conducteur: | Moteur électrique de C.C | Type: | Verticale montée |
| Application: | Système de piste solaire se tenant élevé de couple | Couleur: | comme en a été faite la demande |
| Surligner: | Commande solaire d'incidence de groupe de 9 pouces,Groupe solaire vertical soutenant la commande,La participation élevée serrent à la clé dynamométrique la commande solaire de groupe |
||

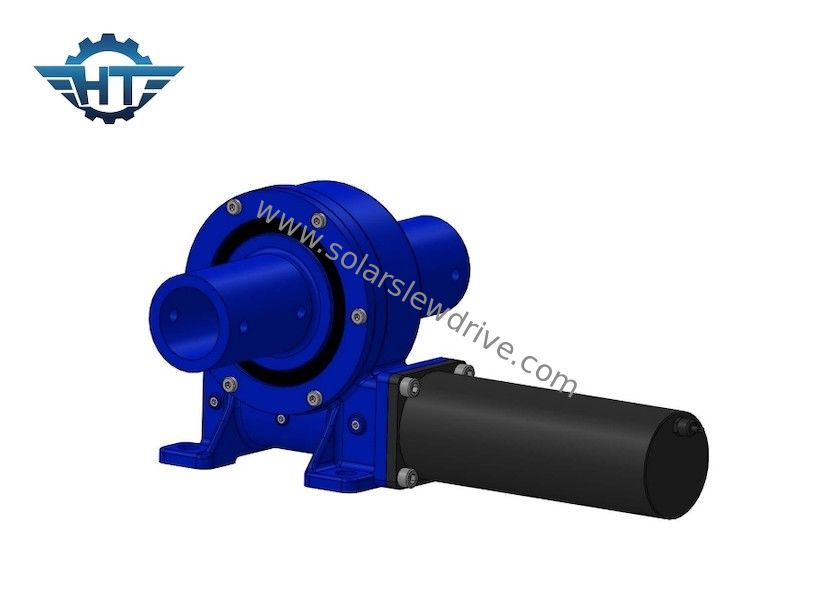

Commande de rapport de pivotement vertical de 9 pouces pour le système de piste solaire se tenant élevé de couple
Description de rapport d'entraînement de pivotement vertical
La commande rotatoire de pivotement est facile à utiliser et installe. Pour ménager de l'espace, pour considérer d'abord si les paramètres tels que l'incidence d'axe et le moment radiaux de renversement conviennent pour l'usage. Deuxièmement, afin d'assurer la durée de vie normale du produit, la vitesse de sortie de la commande rotatoire de pivotement ne peut pas dépasser 3 révolutions.
Paramètres des séries du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Application
Le dispositif d'entraînement de pivotement peut être utilisé dans toutes les occasions où la rotation de plein-cercle est exigée en même temps que le changement de vitesse est exigé. Quand il est nécessaire de réaliser le transport d'énergie d'un plus grand couple, la transmission du mouvement de plus haute précision, ou le choix du mécanisme qui exige une constitution compacte et à haut niveau d'intégration, les dispositifs d'entraînement de pivotement sont la solution. Les applications plus communes sont habituellement la structure rotatoire de plein-cercle des machines d'ingénierie et de construction, aussi bien qu'énergie solaire, énergie éolienne et diverses machines à long terme de suivi automatique. Il est facile d'effectuer la commande numérique, ainsi il a beaucoup d'applications dans le domaine des robots industriels.
Les applications incluent les traqueurs solaires, les turbines de vent, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, les ascenseurs et les turbines de vent des véhicules à moteur, les plats, l'antenne de satellite etc.
