Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HANGTUO |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE5" |
| Quantité de commande min: | 1 PC |
|---|---|
| Prix: | 145~226 USD/PC |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15~30 jours |
| Capacité d'approvisionnement: | 12000 PCS/YEAR |
| Type: | Commande de pivotement | Matériel: | Quart |
|---|---|---|---|
| Application: | Système solaire de stockage de chaleur | Garantie: | 10 ans |
| Couleur: | Client requis | taille: | 3 pouces - 25 pouces |
| moteur: | 24VDC | Caractéristique: | 30 ans de devoir de la vie |
| Surligner: | Boîte de vitesse compacte d'entraînement de groupe d'engrenage à vis sans fin,Boîte de vitesse solaire d'entraînement de groupe de stockage de chaleur,Boîte de vitesse d'entraînement de groupe de 25 pouces |
||

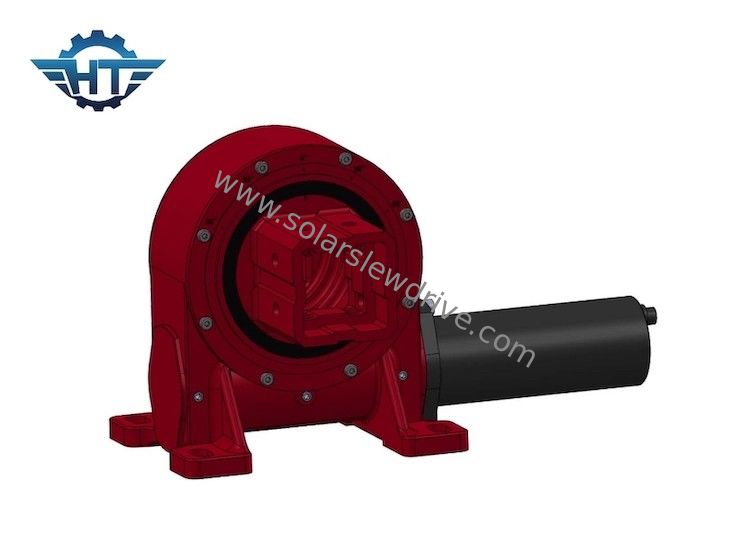

Boîte de vitesse de petite taille compacte d'entraînement de groupe d'engrenage à vis sans fin pour le système solaire de stockage de chaleur
Description de petite taille d'entraînement de groupe d'engrenage à vis sans fin
Puisque le réducteur rotatoire adopte l'incidence de pivotement et la structure annulaire de ver d'enveloppement, il peut réaliser le contact de multi-dent, ainsi le couple de transmission est grand, l'opération est stable, et elle peut résister à de grandes charges radiales et axiales et à moments forts de renversement (couple d'anti-rotation). résistance de vent), très utilisée dans les systèmes de piste photovoltaïques solaires et d'autres nouvelles industries énergétiques.
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Caractéristiques
1. Tournez à partir de 0~180° ou de ° du ± 60
2. Reliez un moteur 12V/24V du côté gauche ou le côté droit
3. la graisse avait été remplie avant usine
4. Installation simple
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique
7. Couple backholding élevé, approprié à l'installation verticale
8. Bas entretien
