Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE9 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Matériel: | Quart | Modèle: | VE9 » |
|---|---|---|---|
| Efficacité: | 40% | Rapport de vitesse: | 61:1 |
| Couple de sortie évaluée: | 4300 nanomètre | Tenir le couple: | 27200 Nm |
| Inclinaison du couple: | 16000 nanomètre | Précis: | moins de 0,1 degrés |
| Surligner: | Boîte de vitesse solaire résistante d'entraînement de groupe,Commande solaire de groupe du moteur électrique IP66,Commande solaire de groupe de 4300 nanomètre |
||

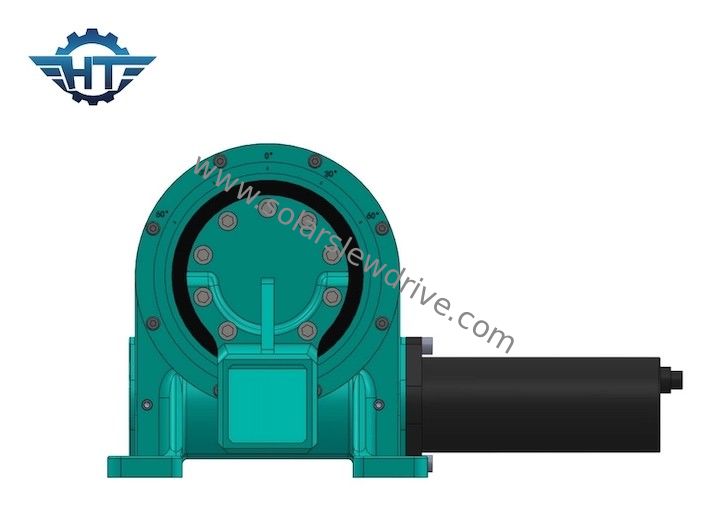

Boîte de vitesse résistante d'entraînement du groupe IP66 pour le système de piste solaire d'axe simple de moteur électrique
Description résistante de boîte de vitesse d'entraînement de groupe
Le dispositif rotatoire d'entraînement est également connu en tant que le réducteur rotatoire, le réducteur de vitesse, le réducteur de plaque tournante, et mécanisme de pivotement. Ils sont tous les types de réducteurs qui utilisent l'incidence de pivotement comme appui principal, et vitesses ou vers d'utilisation comme source auxiliaire d'entraînement pour réaliser les fonctions de la rotation de décélération et de plein-cercle. La composition de la commande de pivotement inclut principalement la vitesse (ou le ver), l'incidence de pivotement, le moteur, l'enveloppe et la base. La commande de pivotement peut être fondamentalement divisée en commande simple de pivotement d'entraînement de ver, double commande de pivotement d'entraînement de ver et commande de pivotement de type particulier.
Données techniques
| Modèle : | VE9 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 4300 N.m |
| Inclinaison du couple de moment | 16 K N.m | Tenir le couple | 27 K N.m |
| Estimation axiale statique | 60 KN | Estimation radiale statique | 130 KN |
| Estimation axiale dynamique | 30 KN | Estimation radiale dynamique | 65 KN |
| Rapport de vitesse | 37:1 | Efficacité | 40% |
Le VE a massacré des données techniques d'entraînement
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Avantages
1. Rotation ±60°, arrêt dur/limite dure à l'intérieur de la commande en cas d'échec de contrôle de logiciel
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
