Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE9 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Lieu d'origine: | Changzhou, Chine | Modèle: | VE9 » |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Application: | Système de piste solaire |
| Conducteur: | boîte de vitesse planétaire | Certificat: | ISO9001, CE |
| Couleur: | Comme en a été faite la demande | Contrecoup: | ≤0.1° |
| Surligner: | grande incidence d'engrenage à vis sans fin de rapport de pivotement,Commande solaire de groupe de boîte de vitesse planétaire,Commande solaire de groupe de 60 KN |
||

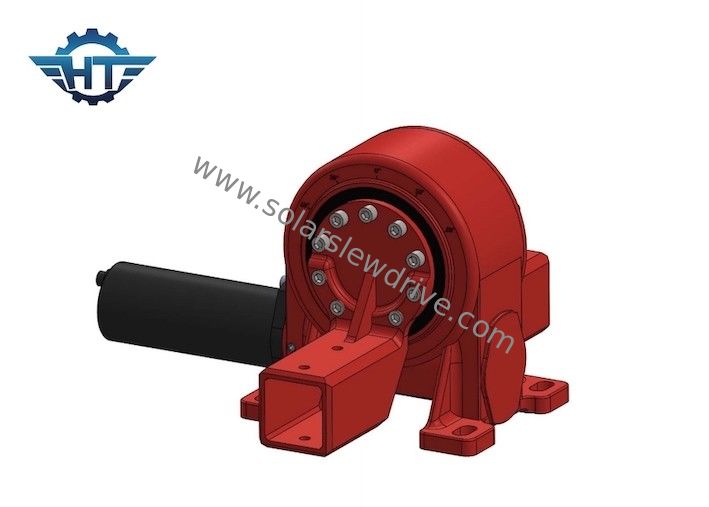

Grande incidence de pivotement d'engrenage à vis sans fin de rapport de pivotement pour le système de piste solaire automatique
Engrenage à vis sans fin pivotant soutenant la description
Nos commandes de pivotement peuvent être employées dans presque n'importe quelle application qui exige le mouvement de plein-cercle ou de limité-angle. Des commandes de pivotement sont conçues pour manipuler les charges radiales ou axiales avec le couple de rotation élevé. Exploitation, construction, travail des métaux et d'autres applications qui exigent de la force persistante et de la précision impeccable d'employer la technologie rotatoire pour la sécurité et l'exactitude.
Les options pour nos commandes d'oscillation sont comme suit :
Commande simple de ver
Double commande de ver
Moteur hydraulique
Moteur électrique
Moteur d'air
Encodeur
Exactitude de cheminement
Chambre ouverte
Chambre fermée
Paramètres
| Modèle : | VE9 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 4300 N.m |
| Inclinaison du couple de moment | 16 K N.m | Tenir le couple | 27,2 K N.m |
| Estimation axiale statique | 60 KN | Estimation radiale statique | 130 KN |
| Estimation axiale dynamique | 30 KN | Estimation radiale dynamique | 65 KN |
| Rapport de vitesse | 61:1 | Efficacité | 40% |
Données techniques d'entraînement de groupe de série du VE
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
