Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE9 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Modèle: | 9 pouces | Application: | Système de piste solaire |
|---|---|---|---|
| Couleur: | Comme en a été faite la demande | Rapport de vitesse: | 61:1 |
| Efficacité: | 40% | Précis: | ≤ 0,1 |
| Conducteur: | Moteur électrique | Type: | Verticale montée |
| Surligner: | Sablier enveloppant la commande de pivotement d'engrenage à vis sans fin,Individu fermant à clef la commande solaire de pivotement de vitesse,la verticale a monté la commande solaire de pivotement |
||

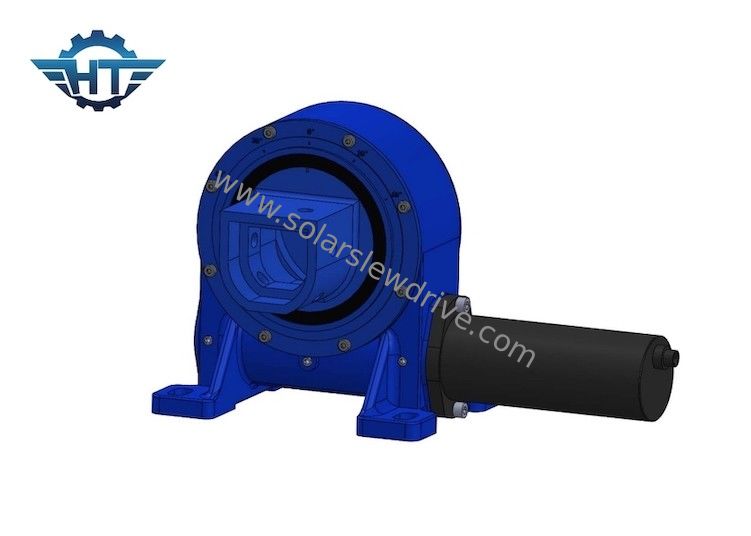

Sablier enveloppant la commande de pivotement d'engrenage à vis sans fin pour l'individu fermant à clef le système de piste solaire
Enveloppement de la description d'entraînement de pivotement d'engrenage à vis sans fin
Exactitude de cheminement
Nos commandes de pivotement sont employées dans les applications qui exigent la haute précision et la fiabilité absolue. L'exactitude minimum pour nos commandes d'oscillation est de 0,05 degrés.
Pleine gamme de rotation de cercle
rotation infinie de 360 degrés sans toutes limitations.
Modèle standard
De la petite taille de 1" complètement jusqu'(21") au .ansmission de grande taille, la transmission d'engrenage à vis sans fin peut obtenir un rapport de réduction relativement plus grand. Dans certains cas, les pièces de réducteur peuvent être omises pour le moteur principal, réduisant de ce fait le coût d'achat pour des clients, et également considérablement réduisant l'occurrence de la panne moteur principale.
Paramètres des séries du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
