Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE7 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 200~300/ pc |
Détails d'emballage: | boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Matériel: | Quart | Modèle: | VE7 » |
---|---|---|---|
Efficacité: | 40% | Couleur standard: | Comme en a été faite la demande |
Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 7320 nanomètre |
Tenir le couple: | 3,9 kNm | Inclinaison du couple: | 8 kNm |
Surligner: | Commande solaire de groupe d'axe simple vertical,Boîte de vitesse solaire 7320 nanomètre d'entraînement de groupe,Commande solaire de groupe de traqueurs automatiques de picovolte |

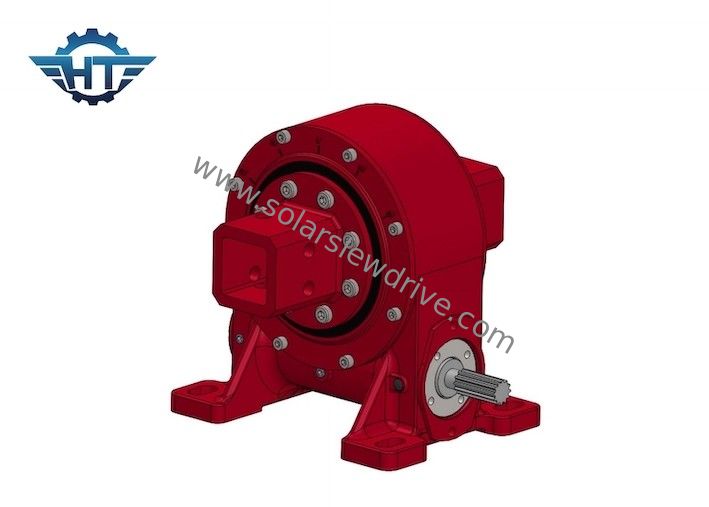

Boîte de vitesse solaire d'entraînement de pivotement d'axe simple vertical pour les traqueurs automatiques plats de picovolte
Description simple verticale d'entraînement de pivotement d'axe
Les commandes de pivotement emploient la technologie d'engrenage à vis sans fin, où un ver sur un axe horizontal agit en tant que commande pour des vitesses. La rotation de la vis horizontale tourne la vitesse au sujet d'une perpendiculaire d'axe jusqu'à l'axe de la vis. Cette combinaison réduit la vitesse du composant conduit et augmente également son couple. Pendant que la vitesse diminue, elle augmente par le rapport de réduction. Le rapport de réduction dépend des relations entre le nombre de fils sur le ver et le nombre de dents dans la roue ou la vitesse de ver.
Car les avances de technologie, des commandes plus rotatoires emploient la technologie sphérique de ver d'enveloppement, où le ver est formé pour engrener avec plus de dents dans la vitesse. Cet engagement accru de dent tient compte d'une plus grandes force, efficacité et longévité de la commande de pivotement.
Date technique de série verticale
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Services
1. Service d'OEM
2. Nous fournissons les produits standard et les produits non standard ;
3. Nous fournissons les échantillons adaptés aux besoins du client, les dessins adaptés aux besoins du client, les services de cartographie et autres porte-à-porte ;
4. Nous fournissons une gamme complète de services, y compris la conception, le traitement, l'empaquetage, le transport, etc.
Empaquetage et expédition
1. Remplissage avec de l'huile antirouille
2. Emballage avec des couches protectrices
3. Fixe dans la caisse de contreplaqué, palette, cadre en acier
