Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE3 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 330~450/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Matériel: | Quart | Modèle: | VE3 » |
---|---|---|---|
RAPPORT DE VITESSE: | 31:1 | Efficacité: | 40% |
Couleur: | RAL 9006 | Application: | systèmes de piste solaires |
Lieu d'origine: | Changzhou, Chine | Conducteur: | Moteur 24VDC |
Garantie: | 5~10 ans | Certificat: | ISO9001, CE |
Surligner: | Commande solaire rotatoire de pivotement d'axe simple,Commande solaire du pivotement IP66,Commande solaire rotatoire élevée de pivotement de Presicion |

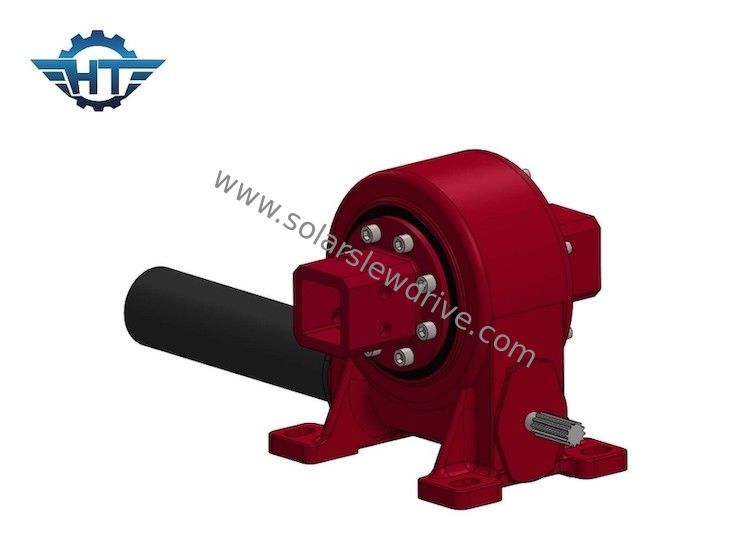

Commande rotatoire de pivotement de l'axe IP66 simple avec haut Presicion pour des traqueurs de picovolte
Description rotatoire d'entraînement de pivotement d'axe simple
Des produits rotatoires d'entraînement de pivotement peuvent être divisés en deux types : le type ouvert et le type fermé selon l'état fermé, et peuvent être divisés en à engrenages et ver à engrenages selon les différentes formes de transmission. Hangtuo a ces types de produits, et besoin de l'utilisateur pour répondre à leurs propres exigences d'application et emploient l'environnement pour faire des choix.
Habituellement, la structure fermée est employée dans la poussière humide et moyenne ou les environnements corrosifs de gaz, et dans ces occasions avec les conditions élevées de protection de l'environnement qui ne permettent pas la fuite de la graisse lubrifiante. L'environnement fermé peut effectivement empêcher des impuretés d'entrer dans le corps rotatoire d'entraînement et améliorer la machine. Cependant, quand il y a trop de poussière dans l'environnement et la commande rotatoire est complètement placée dans la poussière, les joints qui jouent un rôle de scellage accéléreront l'usage et échoueront rapidement. Actuellement, l'environnement fermé peut être incommode pour l'entretien et le remplacement de pièces. Il est plus approprié d'employer une structure ouverte, et de choisir la surface de dent durcissant pour améliorer la longévité de la machine. En outre, la structure ouverte est facile de nettoyer des impuretés. Si l'entretien d'utiliser-et peut être bien fait, il peut nécessairement ne pas avoir une vie plus courte que la structure fermée. En cours de sélection de produit, de divers facteurs doivent être considérés largement.
Paramètres d'optimisation du traitement des séries du VE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Moteur de C.C
1. Adoptez la double structure porteuse pour l'axe de sortie de sorte que le couple maximum de la boîte de vitesse soit augmenté beaucoup.
2. La roue de Sun et la roue planétaire sont reliées par la cannelure qui augmente le couple maximum de la boîte de vitesse et rallonge la vie.
3. Nous utilisons la vitesse hélicoïdale à l'étape d'entrée qui font au bruit le bas anf couru sans à-coup dans la grande vitesse. L'anneau intérieur de vitesse est séparé de sorte que nous puissions faire plus de rapport et la conception soit flexible. La boîte de vitesse et le moteur sont placés près d'une difficulté de couture par la vis dans axiaux qui augmentent la précision assortie et réduisent le bruit.
4. Nous employons le support de goupille à l'intérieur de la goupille planétaire d'utilisation de wheel.we rectifiant au lieu du glissement rectifiant ainsi la vie de la boîte de vitesse est beaucoup plus long.
5. Double structure porteuse ; Meulage interne sur le trou intérieur des engrenages planétaires faisant à l'arrondi ennuyé intérieur moins de 0.003mm ; fonctionnement par le roulement au lieu du glissement ; Éraflure extérieure de précision de la vitesse HRC60 ; L'adoption de tous ces technoligies assurent le fonctionnement tranquille et régulier superbe et un temps de longue durée plus de 10000 heures.
