| Brand Name: | HangTuo |
| Model Number: | VE7 » |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

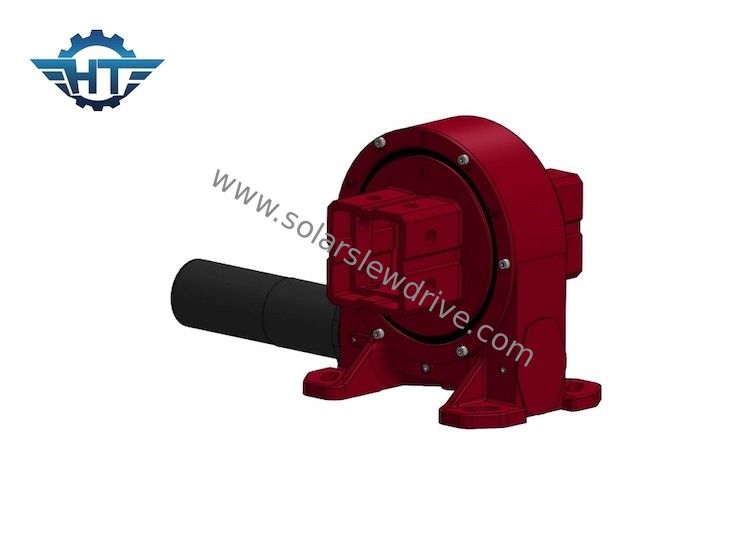

Le petit engrenage à vis sans fin d'enveloppe a massacré la commande pour le système de piste simple de Sun d'axe
Description d'entraînement de groupe d'engrenage à vis sans fin d'enveloppe
Des commandes de pivotement peuvent être divisées en types ouverts et fermés. Les commandes de pivotement que nous produisons sont type fondamentalement inclus, et sont en grande partie employées dans les applications avec les environnements excessivement durs et l'entretien et les intervalles d'entretien courts, tels que les systèmes de piste photovoltaïques solaires. Le type ouvert commandes de pivotement que nous produisons sont principalement employés dans les occasions qui facilitent l'inspection, l'entretien et l'entretien des pièces de machine, et sont également plus commode pour remplacer, comme dans le champ des machines de construction. Il est plus commode pour que les ingénieurs révisent la structure de type ouvert.
Type données techniques du VE d'entraînement de pivotement
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Application
La production d'électricité photovoltaïque est un champ important d'application de la commande de pivotement. Un système photovoltaïque solaire qui utilise un dispositif d'entraînement de pivotement comme élément mobile peut exactement ajuster l'horizontal et angles d'altitude du système selon les différentes positions du soleil dans un jour, de sorte que les panneaux solaires puissent être sortie à tout moment. au meilleur angle de réception.
