| Brand Name: | HangTuo |
| Model Number: | SE9 » |
| MOQ: | 1 morceau |
| Prix: | USD 100~1100/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |
Petite commande solaire de groupe de transmission élevée à basse vitesse pour le système de piste simple de picovolte d'axe
Description à basse vitesse d'entraînement de groupe

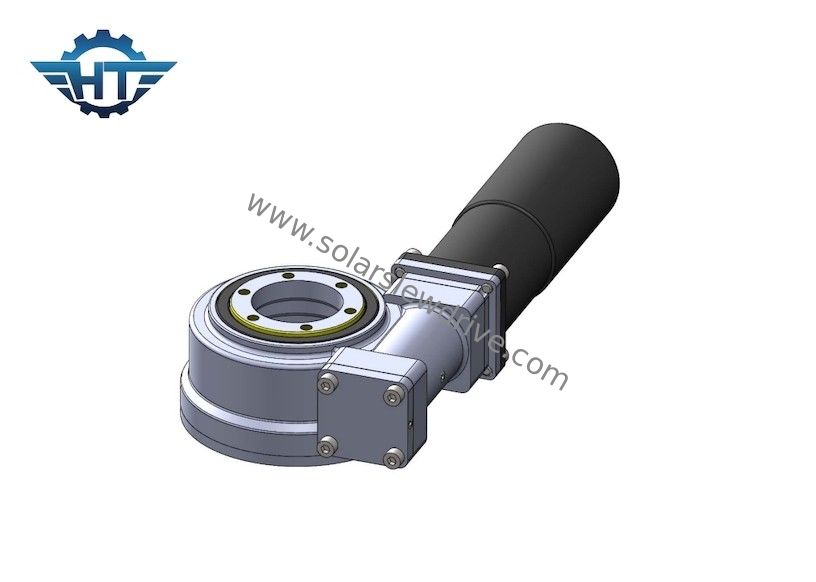

Nos commandes de pivotement sont les engrenages à vis sans fin à verrouillage automatique. Le ver adopte un ver annulaire d'enveloppement. Il a non seulement les fonctions de la connexion, de la rotation et de l'appui de l'incidence de pivotement, mais a également les avantages de la structure compacte, du grand couple de sortie et de la transmission stable de la commande de ver, et a une longue durée de vie. En même temps, il est facile d'installer, ménage de beaucoup d'espace d'installation, est facile de maintenir, et peut considérablement épargner des coûts.
Paramètres des séries de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Application
Gisement de véhicule de travail aérien de machines de construction
Tous les véhicules de travail aérien exigent un facteur de sécurité élevé pour le dispositif d'entraînement de pivotement, et les fonctions à verrouillage automatique à verrouillage automatique et inverses de la commande de pivotement répondent considérablement aux exigences élevées de sécurité des véhicules de travail aérien. C'est un facteur important pour la majorité d'utilisateurs pour le choisir comme accessoire pour des plates-formes de travail aérien. D'autre part, la commande d'engrenage à vis sans fin a un plus grand rapport de vitesse de transmission, qui améliore le facteur de sécurité et omet en même temps un ensemble de réducteurs d'engrenage à vis sans fin pour le centre serveur, réduisant de ce fait le coût de fabrication de l'équipement.
