Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | LA CHINE |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE21" |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Matériel: | Quart | Modèle: | SE21" |
---|---|---|---|
Rapport de vitesse: | 125:1 | Couple de sortie évaluée: | kNm 16 |
Inclinaison du couple: | kNm 205 | Efficacité: | 40% |
Couleur: | RAL 9006 ou sur demande | Application: | Machine d'automation |
Surligner: | Commande solaire incluse de groupe d'engrenage à vis sans fin,Commande solaire de groupe pour la machine d'automation,commande solaire de groupe de 16 kNm |

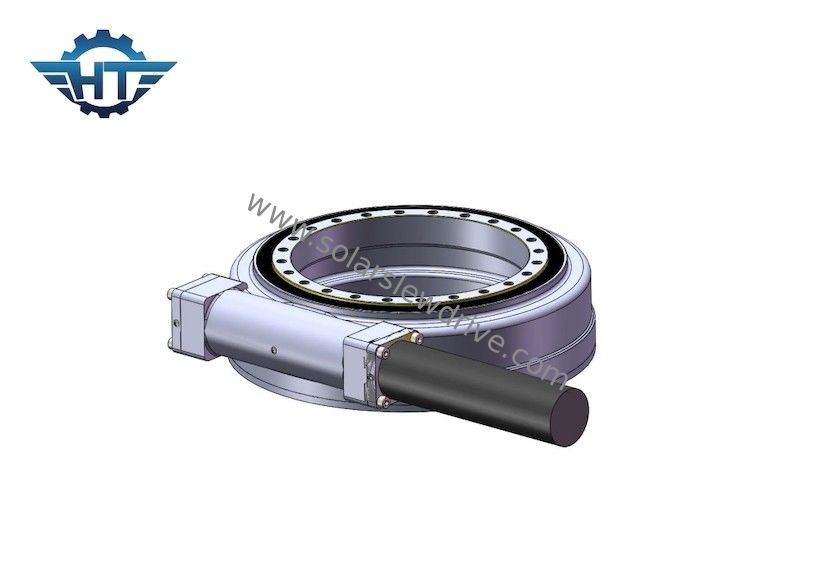

L'engrenage à vis sans fin inclus de grande taille a massacré la commande pour la machine et l'énergie solaire d'automation
Grande description d'entraînement de groupe de taille
Notre grande commande de pivotement de taille ont un grand rapport de transmission et plus compacts que le mécanisme de vitesse oblique décalé d'axe. La surface de maillage de dent de deux roues pour la ligne contact de sorte que la portance soit beaucoup plus haute et le contrecoup est plus petite et plus à faible bruit. La grande commande de pivotement de taille ont la caractéristique de à verrouillage automatique et peuvent réaliser l'inverse à verrouillage automatique, c'est-à-dire, seulement le ver pour conduire la roue de ver. Avec cette configuration, le mécanisme de ver utilisé dans les machines lourdes peut jouer un rôle de protection de sécurité.
Paramètres des commandes de pivotement de série de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Produit Descripition
Point d'origine : Jiangsu, Chine (continent)
Marque : Hangtuo
Estimation axiale statique : 1600 KN
Estimation radiale statique : 640 KN
Estimation axiale dynamique : 385 KN
Estimation radiale dynamique : 335 KN
Condition : Nouveau
Couple de sortie : kNm 16
Rapport de vitesse : 125:1
Inclinaison du couple de moment : 205 KN.m
Tenir le couple : 105 KN.m
Moteur : 125CC, 160CC, moteur 200CC hydraulique
Service après-vente fourni : Ingénieurs disponibles pour entretenir des machines à l'étranger
Des commandes de pivotement de Hangtuo et l'incidence de pivotement/anneau peuvent être employés pour le matériel de construction et le système de robotique d'automation, tel que le camion ont monté des grues, les carnes en mer, excavatrice.
Avantages
1. Moment fort de renversement
2. Adopt enveloppant la commande de ver
3. contact dentaire multi, capacité de charge élevée
4. fonction à verrouillage automatique
