| Brand Name: | HangTuo |
| Model Number: | VE7 » |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

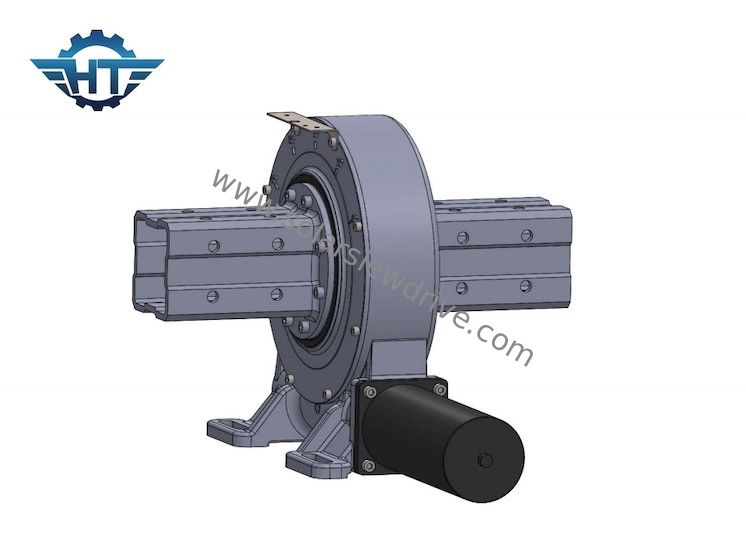

L'engrenage à vis sans fin VE7 vertical a massacré la commande avec les moteurs électriques planétaires de vitesse pour le système solaire
Description verticale d'entraînement de groupe d'engrenage à vis sans fin
La commande de pivotement est un assemblage du système complet qui peut être facilement installé et intégré dans des programmes de système actuel. Capable soutenir axial, radial et retourner des moments en même temps. Le ver est conduit par un moteur hydraulique ou le moteur pour conduire l'incidence de pivotement pour tourner. La surface du logement est jet-enduite et entièrement incluse avec des joints pour protéger la commande de pivotement de la contamination, des dommages et de la perte de graisse.
Données techniques de la commande verticale de pivotement
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Applications
Des commandes de pivotement sont employées dans le monde entier pour :
• Systèmes de véhicule et de grue.
• Rotation des attachements tels que des excavatrices, des pinces hydrauliques et des chariots élévateurs.
• Gestion d'installation (systèmes automatisés).
• Chargeant et déchargeant l'équipement.
• GPS
