Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | LA CHINE |
| Nom de marque: | HANGTUO |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE5" |
| Quantité de commande min: | 1 PC |
|---|---|
| Prix: | 145~226 USD/PC |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~30 jours |
| Capacité d'approvisionnement: | 12000 PCS/YEAR |
| Type: | Commande verticale de pivotement | Matériel: | Quart |
|---|---|---|---|
| APPLICATION: | Miroir rassemblant le système de CSP | Garantie: | 10 ans |
| Couleur: | Client requis | Taille: | 3 pouces - 25 pouces |
| Moteur: | C.C 24V | caractéristique: | Longue durée |
| Surligner: | Commande solaire de groupe de structure compacte,Commande solaire de groupe d'engrenage à vis sans fin de CSP,Miroir rassemblant la commande solaire de groupe |
||

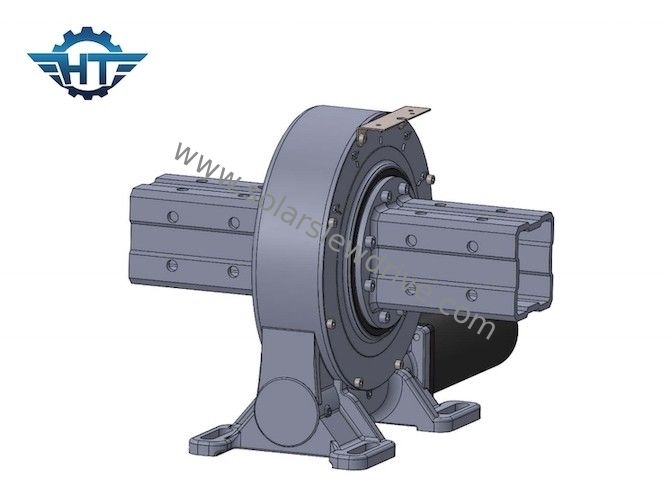

Commande solaire de groupe d'engrenage à vis sans fin de structure compacte pour le miroir rassemblant le système de CSP
Description solaire d'entraînement de groupe d'engrenage à vis sans fin
Les commandes de pivotement peuvent être très utilisées pour la rotation 360° et la vitesse variable, le grand couple et la transmission douce, l'assortiment à haute précision ou les mécanismes compacts se fondent en grande partie sur des commandes de pivotement.
Le système de la collection CSP de miroir se compose principalement de chaleur rassemblant le tube, une surface de rassemblement de miroir, une structure porteuse et un système de contrôle. Les commandes de pivotement sont la partie fondamentale dans la structure porteuse.
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Applications
La commande de pivotement particulièrement développée et conçue pour répondre aux exigences du système de piste solaire, le produit est employée dans le dispositif rotatoire de traqueur solaire, principalement utilisé pour le simple-axe plat, le double-axe, le système de piste photovoltaïque concentré, l'héliostat de tour, la production d'électricité de Stirling de plat la gamme d'application du chauffage de concentrateur de cuvette, la haute fiabilité de précision, de haute résistance et élevée.
