| Brand Name: | HangTuo |
| Model Number: | VE9 » |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

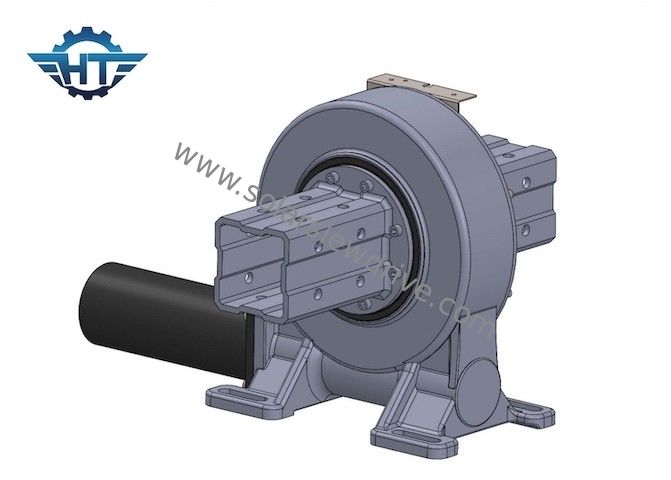

Incidence solaire verticale de pivotement de rapport de haute vitesse avec la Chambre incluse pour le système de piste solaire
Description de rapport de pivotement solaire vertical
En raison de l'intégration élevée de la commande de pivotement, des coûts de la main-d'oeuvre sont épargnés. La commande d'engrenage à vis sans fin a les caractéristiques de à verrouillage automatique inverse, qui peuvent accomplir l'inverse à verrouillage automatique. Cette caractéristique rend la commande de pivotement très utilisée dans les systèmes de piste photovoltaïques, qui améliore considérablement le facteur de fonctionnement de stabilité et de sécurité du système. Comparé aux produits traditionnels de pivotement, la commande de pivotement est simple dans l'installation, facile à se protéger, et ménage de l'espace d'installation à un plus grand niveau.
Paramètres d'optimisation du traitement des séries du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Applications
Les applications plus communes sont généralement la structure rotatoire de plein-cercle des machines d'ingénierie et de construction, aussi bien qu'énergie solaire, énergie éolienne et diverses machines à long terme de suivi automatique. Il est facile d'effectuer la commande numérique, ainsi il a beaucoup d'applications dans le domaine des robots industriels.
