Fourniture des commandes innovatrices et rentables de pivotement
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE5 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Lieu d'origine: | Changzhou, Chine | Modèle: | 5 pouces |
---|---|---|---|
Rapport de vitesse: | 37:1 | Efficacité: | 40% |
Type: | Double axe | Application: | Système de piste de panneau solaire |
Service d'OEM: | Disponible | Conducteur: | moteurs électriques, moteurs d'étape |
Surligner: | Boîte de vitesse solaire de logement incluse d'entraînement de groupe,Boîte de vitesse solaire d'entraînement de groupe de double axe,Panneau solaire dépistant la commande solaire de groupe |

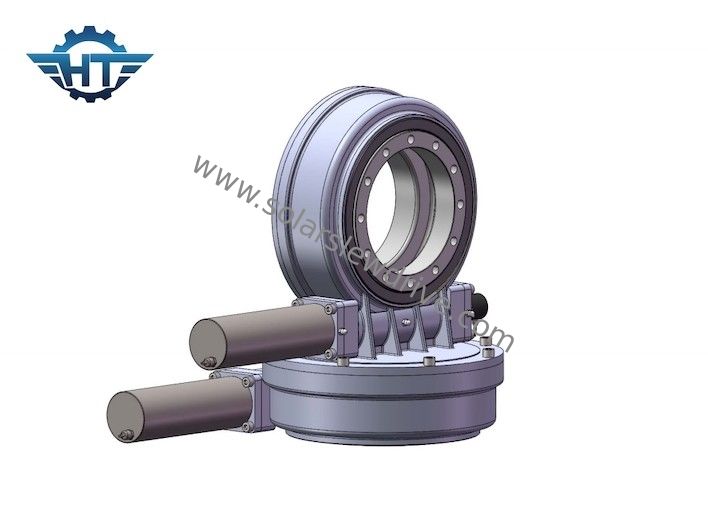

Double boîte de vitesse d'entraînement de groupe d'axe avec le logement inclus pour le système de piste de panneau solaire
Double description de boîte de vitesse d'entraînement de groupe d'axe
La double commande de pivotement d'axe est principalement équipée du ver d'enveloppe, de la vitesse et du logement inclus avec le degré de protection de l'entrée IP66. Elle a les caractéristiques de la structure compacte, d'assez de couple, du potentiel à faible bruit et bon d'anti-force et de la représentation stable et sûre.
Paramètres d'optimisation du traitement d'entraînement de pivotement de SDE
Modèle Performance Parameters de SDE | ||||||||||
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Fonctions
La commande de pivotement peut soutenir une charge plus axiale, charge radiale et moment d'inclinaison. La plaque tournante ou le cadre tourne à l'azimut et à l'altitude conduits en pivotant la commande.
Avantages
1. Conçu avec l'axe de ver de sablier qui fournit plus de contact dentaire et de couple plus élevé
2. La durée de vie est augmentée par la vitesse et le caniveau durcissent
3. La performance des produits est examinée et qualité du produit assurée.
Il y a beaucoup d'applications dans lesquelles la commande de pivotement peut être utilisée, principalement parce qu'elle est parfaite pour les applications qui exigent charge-tenir la puissance et la force de rotation de couple.
