| Brand Name: | HangTuo |
| Model Number: | VE9 » |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

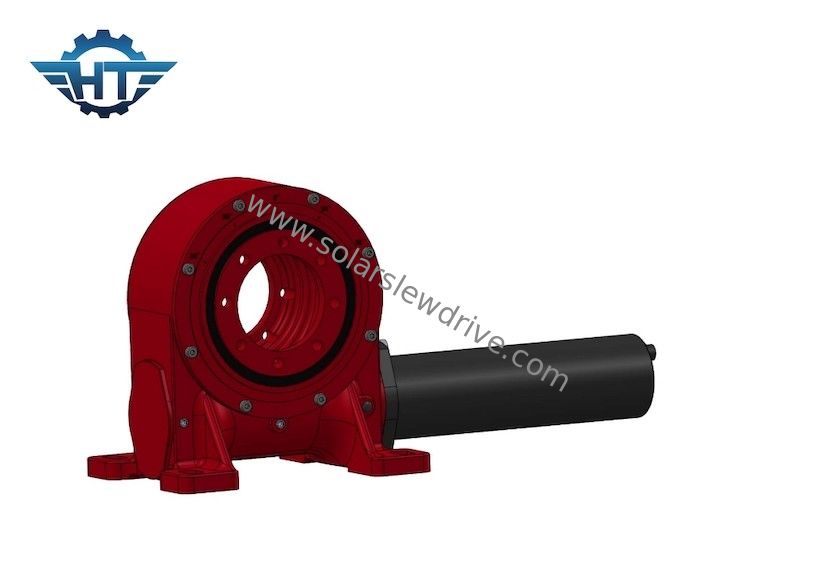

Axe simple de Chambre incluse commande de pivotement de 9 pouces pour le système de piste de Sun
Description d'entraînement de pivotement de 9 pouces
Le réducteur d'engrenage à vis sans fin (commande de pivotement) est un nouveau type de produit de pivotement, a habituellement également appelé l'incidence de pivotement. Il se compose habituellement de ver, d'incidence de pivotement, de logement, de moteur et d'autres composants.
Depuis le noyau le composant adopte le rapport de pivotement (incidence de pivotement), il peut soutenir la force axiale, force radiale et de renversement moment en même temps. Comparé aux produits rotatoires traditionnels, le dispositif rotatoire d'entraînement a les caractéristiques de l'installation simple, de l'entretien facile, et de l'espace économisant d'installation dans une large mesure. Ce produit peut être très utilisé dans des machines de construction et de nouveaux domaines d'énergie tels que les camions à plat résistants, les grues de conteneur, les grues camion-montées, les véhicules de travail aérien, et les systèmes de production d'électricité solaire.
Données techniques de modèle Slewing Drive du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. Intérieur d'arrêt dur au cas où mulfunctioning du système de contrôle de logiciel
3. Enveloppement de l'intérieur d'entraînement de ver
4. Contact dentaire multi pour assurer la charge élevée
5. Fonction à verrouillage automatique
6. Sortie carrée 110*110 millimètre ou 94*94mm de tube
