| Brand Name: | HangTuo |
| Model Number: | SDE7 » |
| MOQ: | 1 morceau |
| Prix: | USD 280~330/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

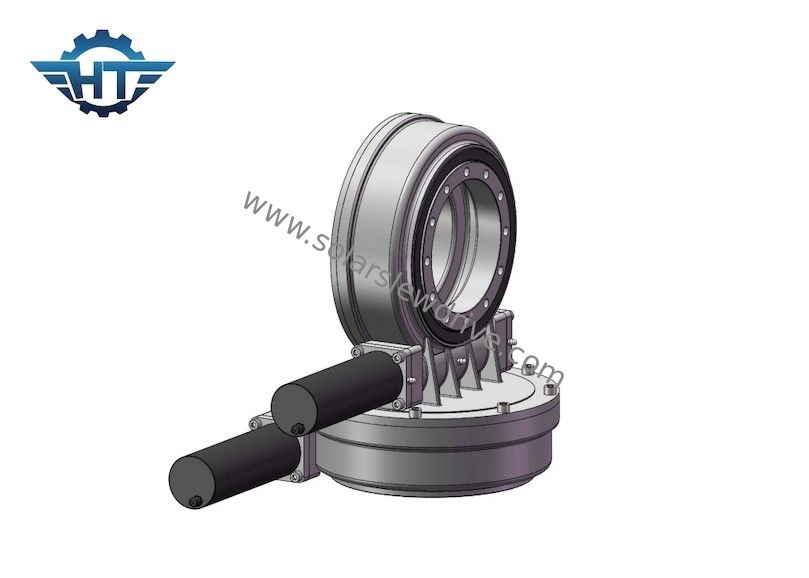

Commande solaire de pivotement d'engrenage à vis sans fin du double axe IP66 pour le système de piste élevé de Presicion picovolte
Description solaire d'entraînement de pivotement d'engrenage à vis sans fin de double axe
La commande de pivotement est une boîte de vitesse qui peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple, ou dans des haches multiples ensemble. Des commandes de pivotement sont transformées à fabriquer l'embrayage, les incidences, les joints, le logement, le moteur et d'autres composants auxiliaires et les assembler en boîte de vitesse de finition. En adoptant l'incidence de pivotement en tant que son composant de noyau, la commande de pivotement peut soutenir la force axiale, force radiale et d'inclinaison moment simultanément. Des boîtes de vitesse électriques et planétaires peuvent être conçues selon les exigences de client. La commande de pivotement a l'avantage pour épargner l'espace dans les équipements, la capacité de charge maximum dans un design compact, la durée de vie étendue, et les coûts de maintenance réduits. Applications : remorques, tous les types de grues, plate-forme de travail aérienne, systèmes de piste solaires et systèmes d'énergie éolienne.
La commande de pivotement d'engrenage à vis sans fin VE6 est une solution compacte avec la transmission élevée, se composant d'un anneau de pivotement avec la vitesse externe, combinée avec un axe adapté contigu de ver. Par le gearset à verrouillage automatique, aucune coupure n'est nécessaire sur le moteur moteur. Disponible avec les moteurs engrenage planétaires directement montés. Une commande-plus haute usage-résistance de ver de la commande d'engrenage à vis sans fin, qui peut charger le couple fort de sortie et incliner le couple de moment avec les performances bonnes de la stabilité et de la fiabilité. La commande de ver est également disponible pour un champ précis de cheminement plus élevé.
La fiche technique du VE a massacré des commandes
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Applications
Incluez les traqueurs solaires, les turbines de vent, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, les ascenseurs et les turbines de vent des véhicules à moteur, les plats, l'antenne de satellite etc.
