Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HANGTUO |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE5" |
| Quantité de commande min: | 1 PC |
|---|---|
| Prix: | 145~226 USD/PC |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15~30 JOURS |
| Capacité d'approvisionnement: | 12000 PCS/YEAR |
| Type: | commande simple de pivotement d'axe | Matériel: | Quart |
|---|---|---|---|
| Application: | CSP a concentré les traqueurs solaires | Garantie: | 10 ans |
| Couleur: | Comme en a été faite la demande | TAILLE: | 5 pouces |
| Moteur: | 24V | Caractéristique: | Longue durée de vie et autobloquant |
| Surligner: | Verrouillage solaire d'individu d'entraînement de groupe,Commande solaire de groupe de système de piste,La commande solaire de groupe pour CSP s'est concentrée |
||

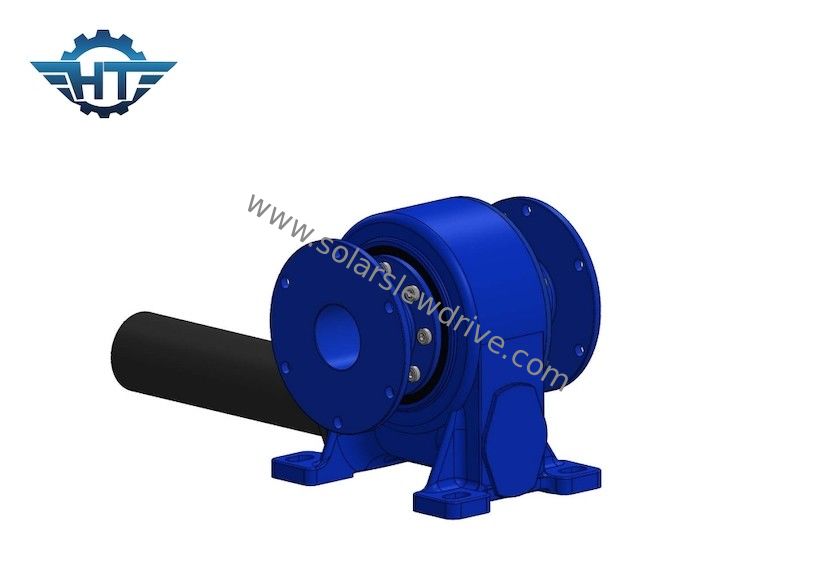

L'individu fermant à clef la commande solaire de pivotement pour CSP a concentré le système de piste solaire
Description solaire d'entraînement de pivotement
L'incidence de pivotement se compose principalement d'éléments d'olives, de roulement, de cages, de bagues d'étoupage, etc. Puisque les différentes pièces ont des fonctions spéciales dans des applications pratiques, il y a différentes considérations dans la conception et la sélection des matériaux.
Généralement les éléments de roulement de l'anneau de pivotement sont faits d'acier d'incidence de carbone-chrome qui est durci dans son ensemble. La voie de roulement de pivotement est faite en en acier trempé extérieur. Quand l'utilisateur n'a aucune condition spéciale, elle est généralement faite d'acier 50Mn. Cependant, afin de répondre parfois aux besoins du centre serveur dans quelques applications spéciales, d'autres catégories de la surface peuvent également être choisies selon les conditions spécifiques d'utilisation fournis par l'utilisateur. En acier trempé, comme 42CrMo, 5CrMnMo, etc.
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Caractéristiques
1. Tournez à partir de 0~180°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. la graisse avait été remplie avant usine
4. Installation simple
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple backholding élevé, approprié à l'installation verticale
9. Bas entretien
