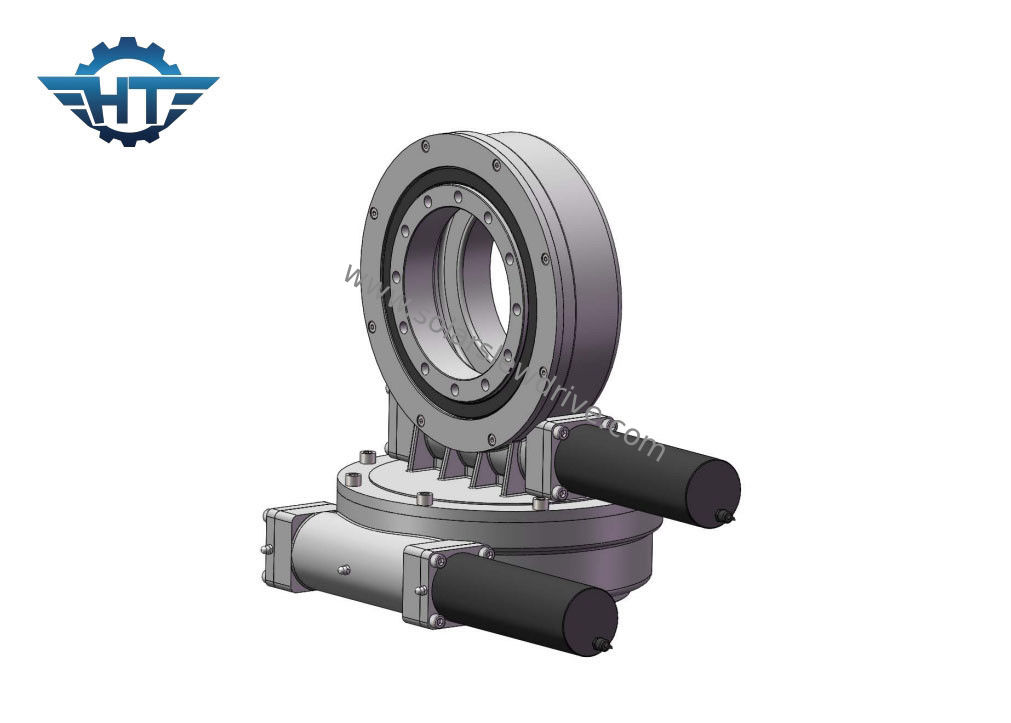

commande de ver de pivotement de haute précision de C.C 24V pour le double système de piste de picovolte d'axe
Description d'entraînement de ver de pivotement de haute précision
La commande verticale de pivotement de 9 pouces sont conçues pour le système de piste solaire. Elle est employée pour ajuster les panneaux photovoltaïques vers le soleil pour utiliser plus de lumière du soleil. Ils permettent aux modules solaires de rester dans la meilleure position pour accumuler l'énergie maximum du soleil.
| Modèle : |
VE9 |
Point d'origine |
Changzhou, Chine |
| Marque |
HANGTUO |
Type |
Inclus |
| Matériel |
42CrMo, 50Mn |
Couple de sortie |
2000 N.m |
| Inclinaison du couple de moment |
16 K N.m |
Tenir le couple |
30,5 K N.m |
| Estimation axiale statique |
60 KN |
Estimation radiale statique |
130 KN |
| Estimation axiale dynamique |
30 KN |
Estimation radiale dynamique |
65 KN |
| Rapport de vitesse |
37:1 |
Efficacité |
40% |
Paramètres des séries du VE
| Modèle |
Rapport |
Couple de sortie évaluée (N.m) |
Inclinant le couple (N.m) |
Tenant le couple (N.m) |
Charge axiale (kN) |
Charge radiale (kN) |
Efficacité |
Précision (°) |
À verrouillage automatique |
Poids (kilogrammes) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
Oui |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Oui |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
Oui |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
Oui |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
Oui |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Oui |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Oui |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Oui |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Oui |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Oui |
251 |
Application
1. Machines de levage
Les machines de levage incluent des grues de camion, des grues et des remorques à tour, etc. En raison de l'environnement dur de ces machines, les pièces en rotation sont sujettes souvent au grand impact, ainsi ces pièces utiliseront les incidences adaptées aux besoins du client de pivotement, comme pour le fabricant fournit la taille requise de la machine et de l'environnement de fonctionnement. Le fabricant de rapport de pivotement arrangera l'ingénieur pour concevoir l'incidence appropriée selon la situation réelle, et l'a puis mis dans l'utilisation, qui peut non seulement répondre aux besoins des machines de levage, mais pour améliorer également considérablement la durée de vie.
2. Machines de construction
La division simple des machines de construction est comme des excavatrices, des chargeurs, etc. L'incidence de pivotement peut soutenir la force axiale, force radiale et de renversement force en même temps, et la structure est très compacte. Elle doit être tournée sans interruption pendant le fonctionnement de l'excavatrice. L'incidence de pivotement est le composant de noyau de la rotation. L'application des machines de construction appartient à l'application de base de l'incidence de pivotement, et elle est également très utilisée.
3. Traitement des machines
Traitant des machines comme le traitement matériel, traitement des denrées alimentaires des produits alimentaires, métallurgie et ainsi de suite. Avec le développement continu de la science et technologie, les gens ne sont plus satisfaits d'appliquer seulement des incidences de pivotement dans des machines de construction, et tournent leur attention à la plate-forme d'équipement traitant des machines. Puisque l'incidence de pivotement est plus compacte que l'incidence originale, la force externe peut également être plus grande, et la représentation et la structure sont meilleures, ainsi elle est également très utilisée en traitant des machines.
4. Équipement militaire
La concurrence militaire actuelle est au sujet de la puissance dure de l'équipement militaire. Comme nous avons vu à la TV, le réservoir tourne sa tête de canon, et une coquille frappe la cible exactement. Dans ce lien, le roulement de pivotement jeu très un bon soutenant le rôle ; Il y a également les armes à feu antiaériennes, les radars, les plates-formes de lancement de fusée, etc., une structure très importante dans la rotation opportune, saut et le lancement stable de l'équipement militaire est l'incidence de pivotement, qui a une meilleure interprétation que les incidences traditionnelles.
5. Autre
En plus de l'utilisation dans l'industrie et la médecine, l'incidence de pivotement a son ombre dans le domaine de la production et de la vie d'électricité. Le rapport de lacet de la turbine de vent est installé à la connexion entre la tour et l'habitacle, et l'incidence de lancement est installée à la racine de chaque lame. connexion avec le moyeu de roue. Chaque turbine de vent utilise un ensemble d'incidence de lacet et trois ensembles d'incidence de lancement. Par l'application du pivotement portant sur l'équipement de génération d'énergie éolienne, le processus de développer la puissance peut être changé par la différence de la force de vent. Les utilisations principales des incidences de pivotement dans la vie sont concentrées dans les terrains de jeu, tels que des grandes roues, des montagnes russes, des horloges et des manèges de pendule, etc. L'application des incidences de pivotement assure la sécurité de la vie.
