| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 PC |
| Prix: | 145~226 USD/PC |
| Delivery Time: | 15~30 JOURS |

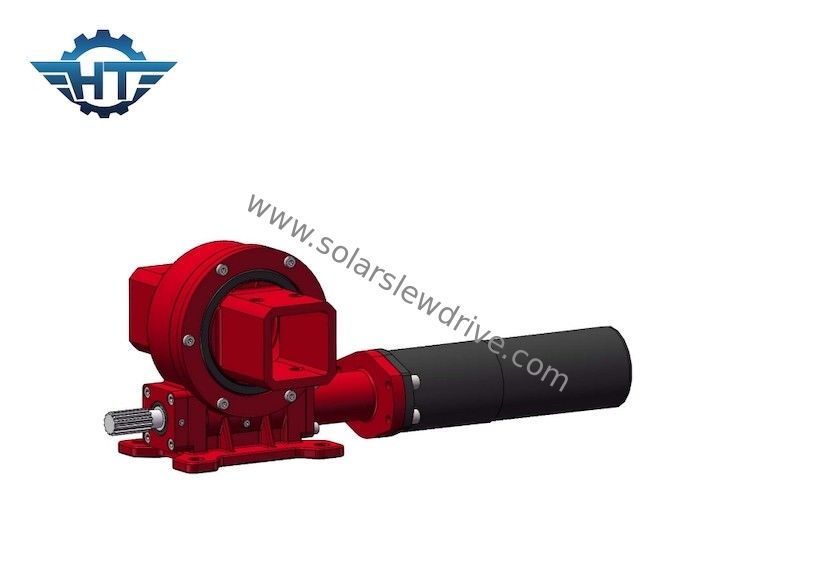

Petite commande de groupe de traqueur solaire simple d'axe avec le moteur 24vdc électrique pour les traqueurs solaires concentrés
Description simple d'entraînement de pivotement d'axe
En raison de l'utilisation de pivoter l'incidence et la structure annulaire de ver, le réducteur de pivotement d'entraînement peut réaliser le contact de multi-dent, et a les caractéristiques du grand couple de transmission et de l'opération stable ; il peut résister à de grandes charges radiales et axiales et à moment fort de renversement. (capacité de résistance de vent), elle est très utilisée dans le système de piste solaire de production d'électricité photovoltaïque et d'autres nouvelles industries énergétiques par les clients domestiques et étrangers. Les produits ont actuellement 9 modèles s'étendant de 3 pouces de diamètre à 25 pouces de diamètre, et plus de 60 variétés, qui peuvent répondre aux besoins de différentes formes de général photovoltaïque, photoélectrique, léger et de la chaleur et de cheminement de précision.
Paramètres d'optimisation du traitement verticaux d'entraînement de pivotement
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Applications
Les produits pivotent les réducteurs d'entraînement, les incidences de pivotement, etc., qui sont principalement employés dans les systèmes simples et doubles solaires de production d'électricité photovoltaïque d'axe de piste, les machines de construction, les machines gauches et les petites stations d'énergie éolienne, le repérage radar satellite et d'autres domaines.
