| Brand Name: | HangTuo |
| Model Number: | VE9 » |
| MOQ: | 1 MORCEAU |
| Prix: | USD 100~1600/ pc |
| Delivery Time: | 15 ~ 45 jours |
| Payment Terms: | L/C, T/T, Western Union |

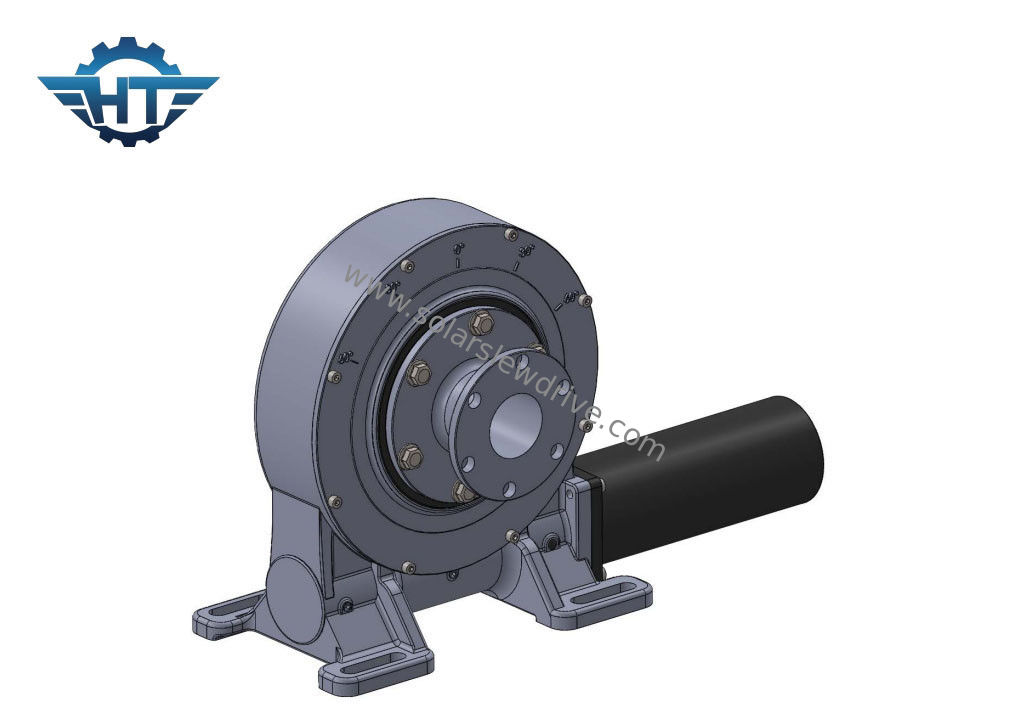

L'engrenage à vis sans fin simple vertical d'axe a enfermé la commande de groupe de Chambre pour des traqueurs de picovolte
Description d'entraînement de pivotement d'engrenage à vis sans fin
Afin de rencontrer la rotation de la structure tournante relative, vous pouvez concevoir la position d'installation du dispositif pour être parallèle à la terre ou avec une pente de plusieurs degrés. Le type inclus réducteur de pivotement horizontal de maison d'entraînement est assemblé par un type de maison base, une vitesse de pivotement, un ver et pièces de soutien. Il peut utiliser un moteur électrique ou un moteur hydraulique comme source de puissance fournie pour conduire le réducteur pour tourner dans le sens horaire et dans le sens contraire des aiguilles d'une montre. Puisque l'incidence de pivotement est utilisée comme composant principal de conception, le dispositif a un moment fort de renversement et une force axiale. Comparé au réducteur avec les mêmes paramètres, le dispositif a une petite taille et est facile à installer et maintenir.
Fiche technique d'entraînement de pivotement de série du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Oui | 251 |
Applications
Grâce à leur capacité de charge élevée, incidences d'anneau de pivotement peut être employée pour un large éventail d'applications. Les secteurs de la gamme de déploiement des excavatrices et des grues, de l'extraction à ciel ouvert et des turbines de vent, énergie solaire aux antennes.
