| Brand Name: | HangTuo |
| Model Number: | SE5" |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 jours |
| Payment Terms: | L/C, T/T, Western Union |

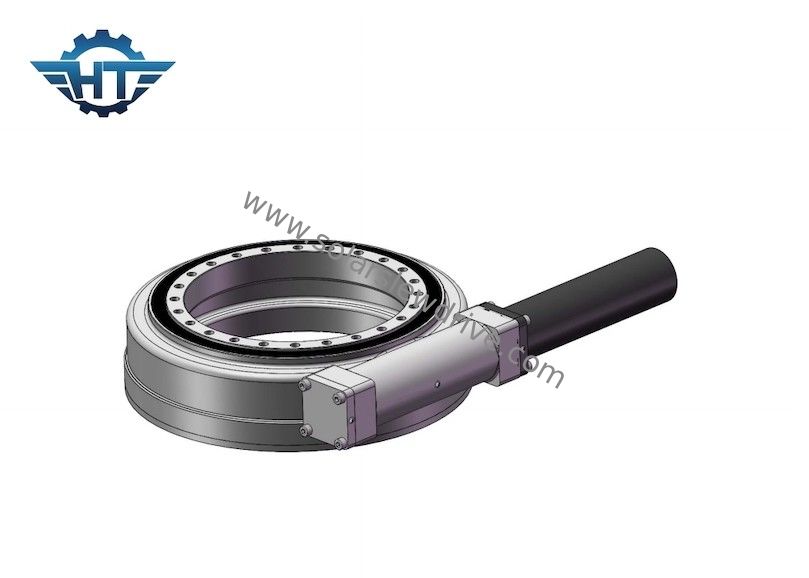

Engrenage à vis sans fin la commande hydraulique de pivotement pour de hautes machines de construction de couple
Engrenage à vis sans fin la description hydraulique d'entraînement de pivotement
Dans l'industrie, il y a beaucoup de modèles des commandes rotatoires avec différentes séries. La série de Se est une catégorie commune. Cette gamme des commandes de pivotement comporte généralement une conception incluse de coût bas avec des phoques de lèvre, des ensembles de pivotement d'anneau, la rotation de 360 degrés, et une vitesse à verrouillage automatique réglée. Les modèles choisis comportent une double conception d'engrenage à vis sans fin pour la capacité accrue de couple. En outre, le dispositif peut également répondre aux exigences d'application dans un environnement de humidité élevé, de sorte qu'il ne soit pas facilement affecté par le temps pluvieux ou même la forte pluie.
En outre, la commande de pivotement de Se utilise la technologie d'entraînement de ver de sablier et adopte une structure de ver de sablier de contact de multi-vitesse avec la bonne résistance à l'impact, qui convient à des applications plus précises pour réaliser le couple maximum de vitesse et la rotation la plus stable. Une commande standard d'oscillation est équipée d'un logement ouvert et d'un ver à verrouillage automatique simple de sablier. Quand la puissance fournie est retournée au neutre, le ver ne fermera à clef la charge en place sans aucun freinage externe. Cette conception fait à la commande de pivotement de Se une solution idéale pour assortir la rotation relative de deux objets.
Paramètres d'optimisation du traitement des séries de Se
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Avantages
1. Utilisez le joint squelettique pour éviter la fuite d'huile efficacement
2. La dimension de montage conçue a pu assortir beaucoup d'applications.
3. Entretien facile
4. Adoptez la structure d'engrenage à vis sans fin qui a l'adhérence forte et le couple-moteur
