| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

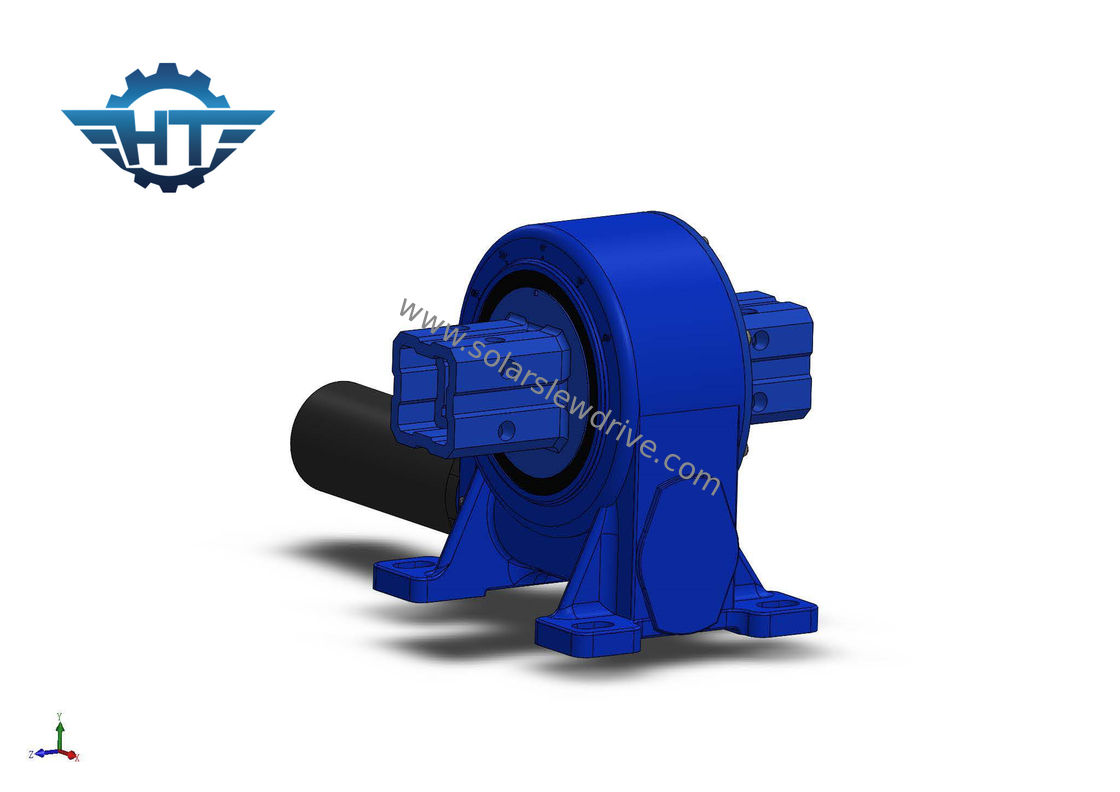

61 à 1 rapports de vitesse pour le système de piste solaire d'axe simple d'entraînement de pivotement d'engrenage à vis sans fin
Avantages de produit d'entraînement de pivotement d'engrenage à vis sans fin
1. Nous utilisons le joint squelettique pour éviter la fuite d'huile efficacement
2. La dimension de montage de nos commandes de pivotement sont conçues pour assortir beaucoup d'applications.
3. Entretien facile, 5 années internes pour l'usage d'énergie solaire
4. Adoptez la double structure d'engrenage à vis sans fin d'enveloppe qui a le couple fort d'adhérence et de moment
5. Arrêt dur à l'intérieur des commandes de pivotement en cas de mulfunctioning du système de contrôle de logiciel
Caractéristiques
1. ± de rotation 60 degrés, intérieur d'arrêt dur
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation, sa structure a assuré le contact de multi-dent
4. La graisse avait été remplie avant usine
4. Installation simple et bas entretien, 5 années internes
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple élevé de moment, approprié à l'installation verticale
Paramètres d'envelopper la commande de pivotement d'engrenage à vis sans fin
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Applications
Les commandes de ver ont prouvé efficace dans beaucoup de machines et équipement, dans diverses applications et diverses conditions de fonctionnement, comme : plates-formes de construction et d'assemblée, placement des habitacles dans des machines de forêt, équipement de manutention, positionnement des systèmes solaires, contrôle des superstructures et applications opérationnelles des machines de construction, grues industrielles et ainsi de suite.
