Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | LA CHINE |
Nom de marque: | HANGTUO |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE5 |
Quantité de commande min: | 1 PC |
---|---|
Prix: | 145~226 USD/PC |
Détails d'emballage: | BOÎTE DE CONTREPLAQUÉ |
Délai de livraison: | 15~30 JOURS |
Capacité d'approvisionnement: | 12000 PCS/YEAR |
Type: | Mécanisme de roue de ver | Matériel: | 42CRMN ou 50Mn |
---|---|---|---|
Application: | Système d'alimentation solaire | Garantie: | 10 ans |
Couleur: | Client requis | Caractéristique: | Longue durée |
Moteur: | 24V | ||
Surligner: | Boîte de vitesse d'entraînement de groupe de ver d'enveloppe,boîte de vitesse d'entraînement du groupe 50Mn,commande électrique de groupe de ver d'enveloppe |

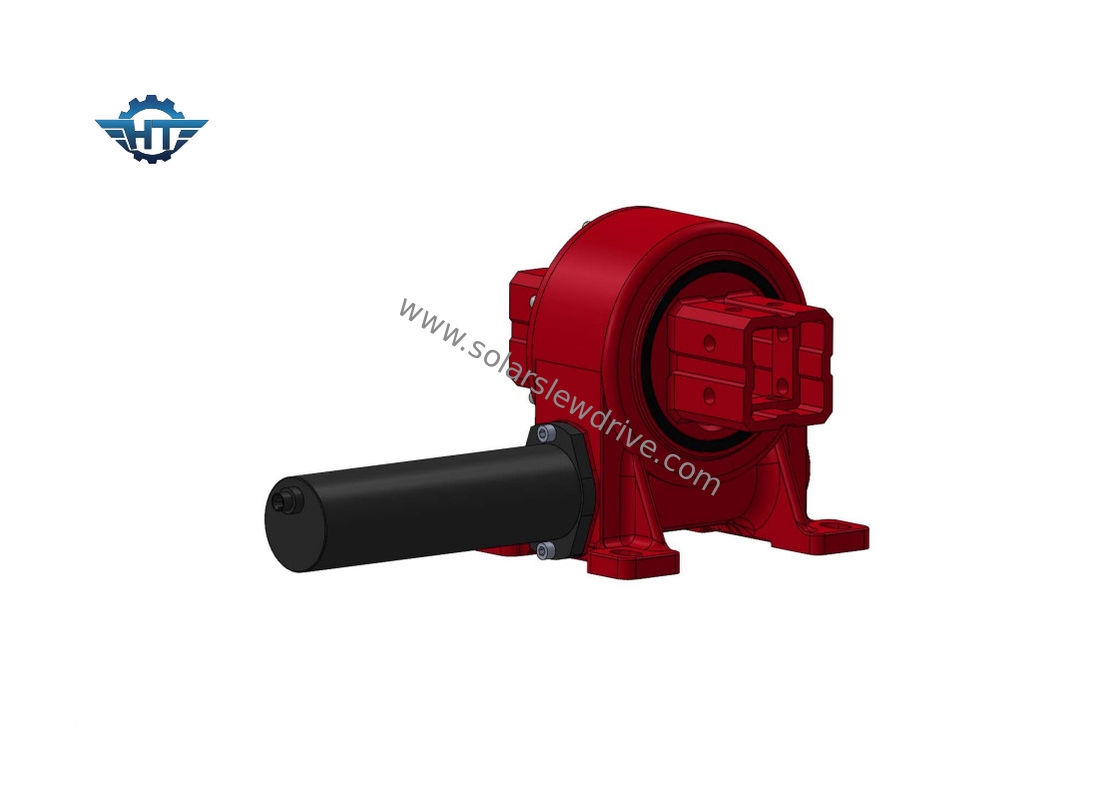

5. Boîte de vitesse d'entraînement de groupe de ver de l'enveloppe VE5 avec le moteur pour le système de piste solaire
Individu fermant à clef la description d'engrenage à vis sans fin
Fresnel a concentré la centrale solaire est un genre de système de piste solaire de CSP. Le principe de travail est semblable au type production de cuvette d'électricité photothermique, sauf que le condensateur de structure de Fresnel est employé au lieu du miroir. Ceci le rend relativement peu coûteux, mais l'efficacité est également réduite.
Puisqu'un tel système a seulement plusieurs fois de la concentration, la qualité de la vapeur d'eau passionnée n'est pas haute, de sorte que l'efficacité annuelle de production d'électricité du système entier puisse seulement atteindre environ 10% ; mais en raison de la structure simple du système et de l'utilisation directe de chaleur-transférer le milieu pour produire de la vapeur, de sa construction et des coûts de maintenance soyez également relativement bas.
Caractéristiques
1. Tournez 360°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. la graisse avait été remplie avant usine
4. Installation simple et utilisation rationnelle de l'espace
5. Individu fermant à clef l'engrenage à vis sans fin
6. Méthode facile et fluidee de commencer et de s'arrêter
7. Couple backholding élevé, approprié à l'installation verticale
8. Bas entretien
Diagramme de représentation d'entraînement de groupe de série du VE
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
