| Brand Name: | HangTuo |
| Model Number: | SE5 |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

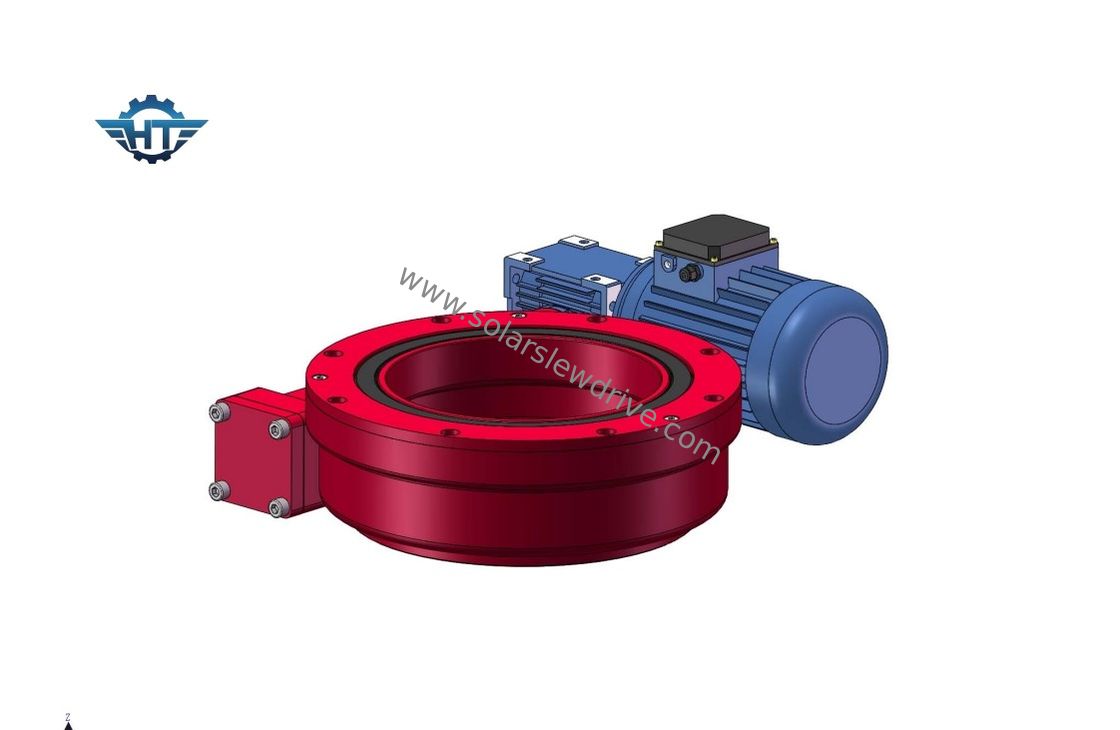

La commande de groupe d'engrenage à vis sans fin d'enveloppement, à verrouillage automatique simples et IP66 évaluent pour les traqueurs solaires
Description
La commande simple de groupe d'engrenage à vis sans fin d'enveloppement est une unité de manière compacte construite qui se compose enveloppe le ver, la vitesse, le logement, la base etc. Cette unité apporte les avantages d'une commande de pivotement.
La commande de pivotement Geared convient aux applications qui exigent la rotation lente avec un continu ou un mouvement et capable de manipuler les charges combinées. Le produit est avec des dimensions standard pour coupler un moteur électrique et hydraulique, le moteur servo etc. aussi bien que couple un système entier à l'équipement. Quant à sa compacité et rigidité élevée, un ver système que d'entraînement est employé dans divers équipements tels que les plates-formes mobiles d'assemblée, système satellite, grues de chargement hydrauliques sur des véhicules de transport, petites grues marines, échelles tournantes extensibles, dans des unités de roue de grands transporteurs portaiux marins, il est maintenant particulièrement largement uesd dans l'énergie solaire.
Avantages
1. Capable tourner 360 degrés
2. Capable relier un moteur d'entraînement de la gauche ou du côté droit
3. Non nécessaire d'ajuster le dégagement de adaptation pendant l'istallation, il setted déjà avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique
7. Méthode facile et fluidee de commencer et de s'arrêter
Données techniques des commandes de pivotement de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
