Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE6 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~1100 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Type: | Ver VE6 et engrenages à vis sans fin | Matériel: | 42CrMo ou 50Mn |
---|---|---|---|
Garantie: | 5~10 ans | Taille: | 6 pouces |
Type de dent: | Dent hélicoïdale | A massacré le moteur d'entraînement: | AC/DC/Hydarulic |
Couleur: | Client requis | Application: | Traqueur solaire |
Surligner: | Commande solaire concentrée d'anneau de pivotement,Commande d'anneau de pivotement de Chambre d'Enlcosed,Commande électrique du groupe IP66 |

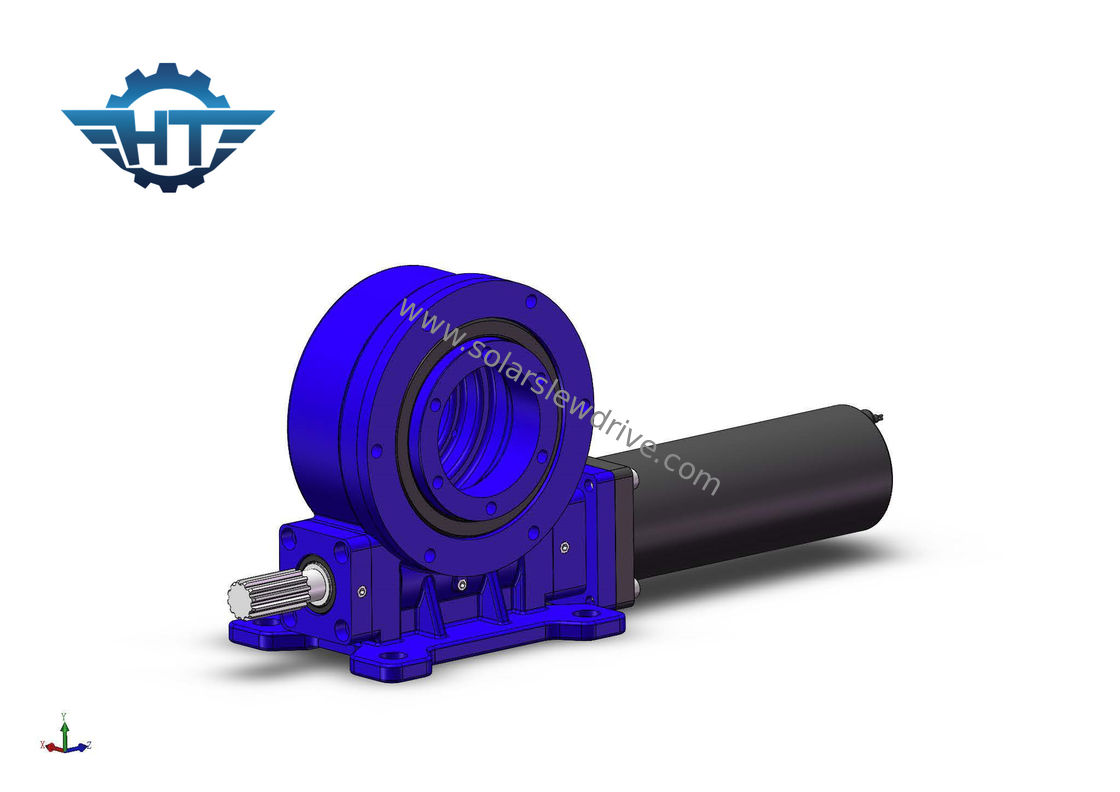

Commande simple de groupe d'engrenage à vis sans fin d'enveloppement, Chambre d'IP66 Enlcosed pour l'énergie solaire concentrée
Description de boîte de vitesse d'entraînement de pivotement
La commande de groupe est une unité tout-en-un consistée en l'anneau de groupe, vitesse, logement, et le moteur (électrique ou hydraulique) et elle est conçu pour le chargement axial, radial, et de moment. Nous avons développé le groupe élevé d'engrenage à vis sans fin de contrecoup conduit particulièrement pour des applications où de grande précision est nécessaire.
Caractéristiques
1. Actionné avec la technologie de ver de sablier (double enveloppement), la charge a augmenté, rendement élevé et exactitude.
2. Fabriquez une grande variété de styles d'entraînement, de tailles modèles, de gammes de performances, d'options de scellage, et de caractéristiques de support.
3. Tailles modèles standard de 75mm à 800mm de diamètre.
4. Contrecoup, contrecoup presque nul
5. À verrouillage automatique
Options multiples de la commande de pivotement de moteur d'engrenage à vis sans fin
1. 31:1 de rapport de réduction de vitesse au 150:1
2. Horizontal, vertical, ou combinaison du support multiple d'axe
3. Ver simple ou double ver
4. Option électrique ou hydraulique de moteur
5. Logement : Ouvert ou fermé
6. Configurations adaptées aux besoins du client d'entrée
7. Conçoit en fonction du client par conditions d'application
Données techniques
Modèle Performance Parameters du VE | ||||||||||||
Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | TiltingTorque (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Précision (degré) | Précision | IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 88 kilogrammes |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 135 kilogrammes |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 192 kilogrammes |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 251 kilogrammes |
