Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE5 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~1100/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Type: | Petit roulement d'orientation | Axe: | Axe unique |
---|---|---|---|
Lieu d'origine: | Changzhou, Chine | Structure: | Ver et roulement |
Durée: | 30 ans | Couleur: | RAL9006 |
Utilisation: | Traqueurs solaires | Fonction de protection: | IP66 |
Surligner: | petite commande de groupe de panneaux solaires,Petite commande de groupe de sablier,Sablier soutenant la commande de groupe |

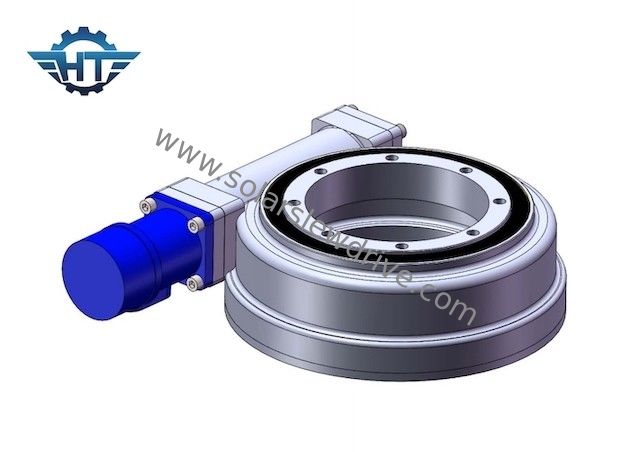

L'engrenage à vis sans fin de sablier a massacré le traqueur solaire de pivotement de boîte de vitesse d'entraînement d'entraînement pour les panneaux solaires
Description d'engrenage à vis sans fin enveloppant la commande de pivotement
La commande horizontale de pivotement d'axe simple de Se est un composant critique pour le système de piste solaire de système de piste solaire d'axe simple et de double axe. En outre, elle peut également appliqué dans le système de CSP et de CPV, l'énergie éolienne etc.
Système de piste de Simple-axe
Un traqueur de simple-axe oriente des modules de picovolte le long d'un axe de rotation, se déplaçant horizontalement d'est-ouest comme soleil se déplace. Le déplacement de ces modules de picovolte exige que l'offre de réducteur charge-se tenant et couple de rotation – quelque chose seulement qu'une commande hautement spécialisée de pivotement peut offrir. Les traqueurs ont appliqué les commandes de pivotement qui engagent un plus grand nombre de dents sur la ligne de lancement de l'anneau de vitesse offriront le montant maximum de la force, de la longévité et de la représentation. Ceci s'assure que le traqueur a la plus longue possible vie de champ avec le moins montant de temps d'arrêt ou de coût de maintenance.
Traqueurs de Double-axe
les traqueurs de Double-axe tournent le côté jusqu'au côté et en haut et en bas, permettant le cheminement bien plus précis du mouvement du soleil. Ces commandes de pivotement permettent un résultat de plus haute énergie que des systèmes de simple-axe. Est donné qu'ils utilisent deux degrés de liberté, utilisant les commandes fortes et puissantes de pivotement bien plus important pour la fonctionnalité fiable et continue dans le domaine.
Paramètres de série de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Avantages
1. Rotation 360 degrés
2. Moteur d'entraînement relié à la gauche ou au côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. La graisse avait été remplie avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple de inclinaison élevé, approprié à l'installation horizontale
