Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE7 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 200~300/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Matériel: | 50Mn, 42CrMo | Modèle: | VE7 » |
---|---|---|---|
Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 7320 nanomètre |
Tenir le couple: | kNm 3,9 | Inclinaison du couple: | kNm 8 |
Efficacité: | 40% | Couleur standard: | Comme en a été faite la demande |
Surligner: | boîte de vitesse solaire de groupe de traqueurs d'axe simple,boîte de vitesse solaire horizontale de groupe de traqueurs,boîte de vitesse entraînée par un moteur électrique de groupe |

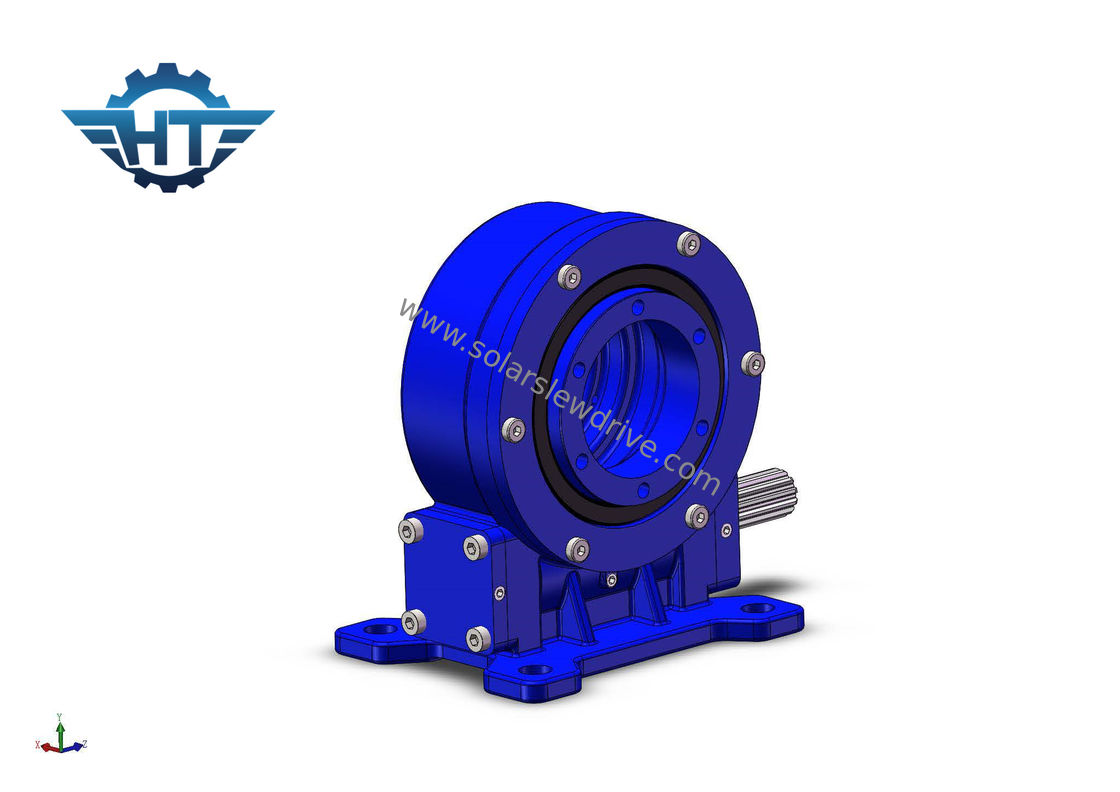

La boîte de vitesse d'entraînement du groupe VE7, enveloppent le ver avec le couple élevé pour les traqueurs solaires d'axe simple horizontal
Description
Il y a beaucoup de noms pour la commande de pivotement, et il n'y a aucun nom unifié actuellement, s'ils s'appellent : dispositif de vitesse de pivotement, commande de pivotement, réducteur de pivotement, boîte de commande de pivotement, etc. Le dispositif se compose de ver, de vitesse, de logement, de moteur et d'autres composants. La commande de pivotement peut être fondamentalement divisée en commande simple de ver, et double commande de pivotement d'entraînement de ver. Elle est basée sur une incidence de pivotement, a un moment fort de renversement, et emploie une transmission fortement résistante à l'usure d'engrenage à vis sans fin. La transmission douce rend le dispositif de l'utilisateur plus fiable. Elle adopte une commande de ver, le contact de multi-dent peut conduire une plus grande charge, et a également une fonction à verrouillage automatique statique. Le dispositif peut également être très utilisé dans des machines de construction et de nouveaux domaines d'énergie tels que les camions à plat résistants, les grues de conteneur, les grues camion-montées, les véhicules de fonctionnement à haute altitude, les systèmes de production d'électricité solaire, etc.
Caractéristiques
1. Degré de la rotation ±60 ou 360 degrés.
2. Connnet de moteur du côté gauche ou le côté droit,
3. Aucun besoin d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. Installation simple et bas entretien, tous les 5 ans.
5. Utilisation rationnelle de l'espace
6. La vitesse à verrouillage automatique, donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. De grande précision
9. Catégorie de la protection IP66
Notre force
matériel 1.Raw des fournisseurs dignes de confiance ;
le processus 2.Production est dans l'accord strict avec le système de la gestion de la qualité ISO9001 ;
contrôle de qualité du dans-processus 3.Strict et inspection 100% de produit fini avant la livraison ;
les inspections de produit de la partie 4.Third sont acceptables sur requête de client.
5.Adoption du procédé normalisé de conception de produits et de l'APQP, PPAP, FEMA pour l'analyse d'application.
Services
1. Service d'OEM
2. Nous fournissons les produits standard et les produits non standard ;
3. Nous fournissons les échantillons adaptés aux besoins du client, les dessins adaptés aux besoins du client, les services de cartographie et autres porte-à-porte ;
4. Nous fournissons une gamme complète de services, y compris la conception, le traitement, l'empaquetage, le transport, etc.
Empaquetage et expédition
1. Remplissage avec de l'huile antirouille
2. Emballage avec des couches protectrices
3. Fixe dans la caisse de contreplaqué, palette, cadre en acier
Date technique de série verticale
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
